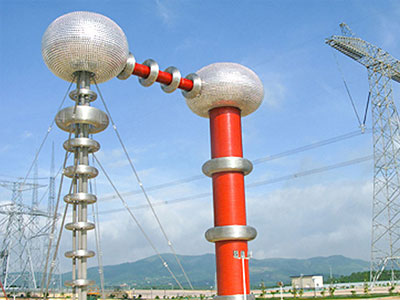

串聯諧振耐壓設備的相關知識。

　　一、串聯諧振定義

　　在由電阻、電感和電容構成的串聯電路內，當電容XC和電感XL相等時，即XC=XL表示電路中的電壓u和電流I的相位相同，電路表現出純電阻性的現象稱為串聯諧振。 電路串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R，電路中的總阻抗最小，電流達到最大值。

　　二、串聯諧振的危害性

　　在發生諧振的情況下，由于電感和電容相等，所以電感和電容兩端的電壓有效值相等，即UL=UC。 另外，由于其相位相反，所以這兩個電壓相互抵消。 電容器或電感的電壓有效值為UL=UC=XLI0=ω0LIO=ω0LU/R。 式中的ω0L/R稱為諧振電路的質量系數，表示電壓比。 即UC/U或者UL/U

　　品質系數是測量諧振電路特性的重要參數。 電路中的電抗越大、電阻越小，品質系數越高。 因此，電容和電感的電壓值會比施加電壓大得多。 一般的電感、電容諧振電路的質量系數可以達到幾十到幾百。 串聯諧振也稱為電壓諧振。 在電力系統中，串聯諧振會產生電網額定電壓數倍的過電壓，對電力設備的安全造成很大危害。

　　在R-L-C串聯電路中，線路的端電壓和電流同相的現象稱為串聯諧振。

　　串聯諧振耐壓設備使用的注意事項

　　1、諧振電源產品多為高壓試驗設備，要求高壓試驗專家使用，使用前必須仔細閱讀使用說明書，反復操作訓練。

　　2、操作人員不得少于2人。 使用時，請嚴格遵守本公司高壓試驗相關的安全作業規程。

　　3、為確保考試安全，除必須熟悉本產品說明書外，還必須嚴格按照國家有關標準和規程進行考試操作。

　　4、各連接線不能弄錯。 特別是不能弄錯接地線。 試驗裝置可能會損壞。

　　5、使用本裝置時，會輸出高電壓或超高電壓，因此請注意安全距離，切實接地。
