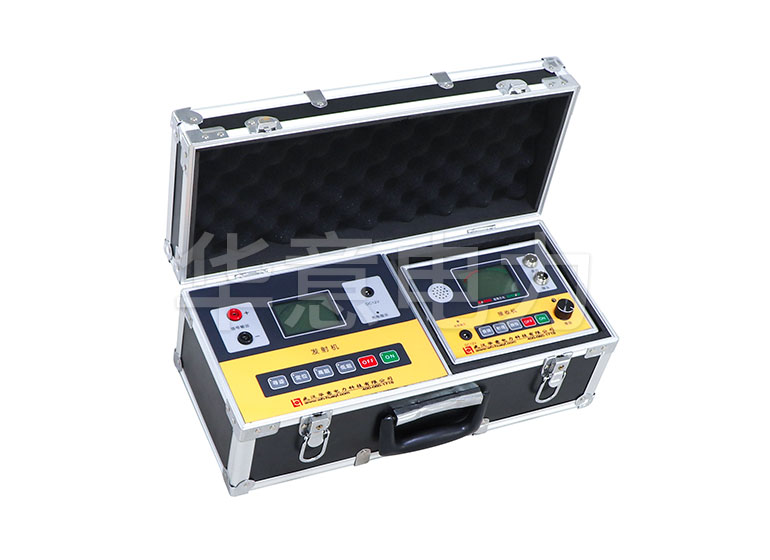

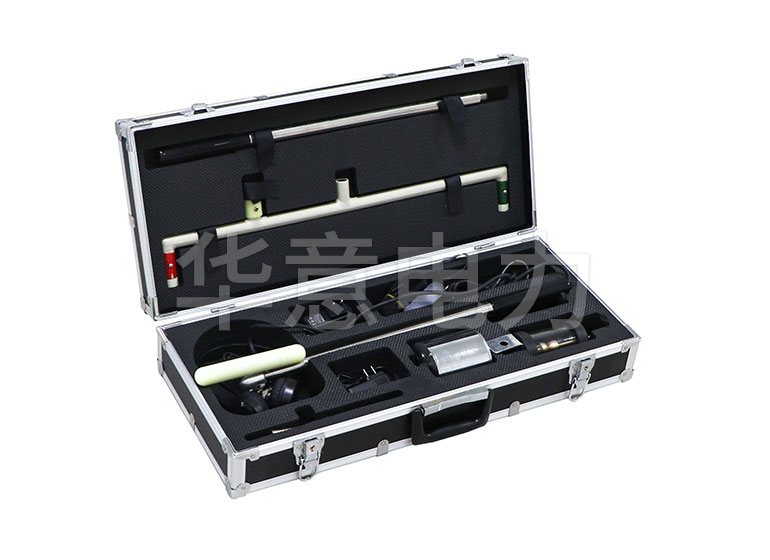

高壓電纜故障測試儀的工作原理是什么?高壓電纜故障測試儀主要由三部分組成：高壓電纜故障測試儀主機、電纜故障定位器和電纜路徑測試儀。高壓電纜故障測試儀主機用于測量電纜故障的性質、電纜故障的全長以及從測試端到電纜故障點的大致位置;電纜故障定位器基于主機確定的電纜故障點的大致位置。電纜故障測試儀;對于方向不明的埋地電纜，確定電纜故障點的準確位置。電纜的地下方向需要由路徑計確定。電力電纜故障檢測的基本方法是對故障電纜施加高壓脈沖，使故障電纜在故障點發生擊穿，纜故障的擊穿點在放電時能同時產生電磁波和聲音。

　　電弧反射法(二次脈沖法)在高壓電纜故障測試儀定位中應用的工作原理：首先，將一定的電壓電平和一定的能量高壓脈沖施加到電纜測試端的故障電纜上，使電纜的高電阻故障點能夠穿透電弧;同時，當測試端加入低壓脈沖時，當測量脈沖到達電纜的高電阻故障點時，會遇到電弧并反射電弧表面。由于高電阻故障在電弧點燃時成為瞬時短路故障，低壓測量脈沖具有明顯的阻抗特性，使得閃絡測量波形變?yōu)榈蛪好}沖短路波形，使得波形識別非常簡單和清晰，稱之為的“二次脈沖法”。所接收的低壓脈沖反射波形等效于對地的線芯完整短路波形。當高壓脈沖被釋放和低壓脈沖波形不釋放時，兩種波形都會有一個發散點，即故障點的反射波形點;該方法將低壓脈沖法與高壓閃絡技術相結合，使測試人員更容易確定故障點的位置。

　　當我們講到高壓電纜故障測試儀時，對應的也會提到中低壓電纜故障測試，按測試原理的不同分為三種：

　　一是用脈沖反射法測試原理進行故障粗測，采用比較特殊的高壓附件配套進行故障定點;

　　二是用跨步電壓測試法進行故障測試;

　　三是用電橋測試原理進行測試。給故障點加的電壓一般為200V以上，最高可以加到20KV。對于故障電阻較低的(電阻小于600MΩ)電纜故障。用中低壓電纜檢測儀可以粗測故障距離。
