低壓電纜故障測試儀基本測試步驟

發布時間:2021-03-11 16:21:11 瀏覽次數:6377

  低壓電纜故障測試儀基本測試步驟如下:

  (1)為查明故障原因及電纜基本情況,如試運行中是否發生故障或已經出現故障,新電纜或長時間運行的、電纜的大致長度、電纜中間是否有接頭、電纜以前是否有故障、電纜是否直接埋設或敷設在電纜槽內、電纜類型等。

  (2)電纜的兩端必須與其他線路斷開,以確保電纜沒有電。電纜周圍環境處于安全狀態。

  (3)測試工作人員在接電纜前,必須需要注意控制電纜的每一相線均以短路線接駁地面,而短電纜的一端必須進行接地,另一端必須通過分別與電纜的每一相線的放電數據連接。其他國家電器如電容器、試驗研究變壓器等,接線前應注意放電。總之,要養成一個操作行為習慣,每次實驗操作前,注意生活電器的操作和學習電路可以連接,先放,再操作。

  (4)試驗中,利用閃光表的低壓脈沖功能對電纜各相全長進行測試,看三相鎧裝測試波形是否一致,對于大多數高阻故障,各相測試波形一致。對于低阻故障和高阻斷相故障,故障相測試波形與被測電纜全長不一致,可以用低壓脈沖直接測量故障距離。

  (5)用高壓閃光測試時,電纜故障是高電阻故障還是低電阻故障:可采用高壓閃爍法進行測試:對于可直接使用低壓脈沖測試的低電阻或斷開故障,通常需要用高壓閃絡驗證測試并定位故障點。

  (6) 高壓閃絡試驗完成后,通過確定故障距離進行故障定位。當使用聲磁同步定位器時,可以同時進行故障定位和路徑檢測。

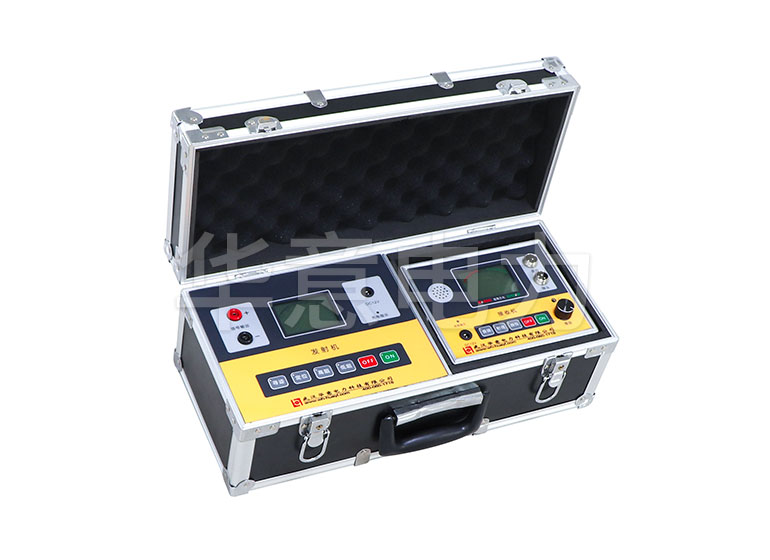

低壓電纜故障測試儀

  目前國內外故障定位方法多種多樣,但柔性拖纜故障定位一般分為三個階段。

  1.首先診斷電纜故障的性質。即確定故障類型和嚴重程度,從而對癥下藥,為下一步選擇合適的電纜故障測試方法。診斷故障性質一般有兩個步驟:①用搖表識別故障類型,即分別測量各相的絕緣電阻和各相的絕緣電阻,然后根據結果判斷是單相短路故障還是相間短路故障、低阻故障還是高阻故障;②檢查導體的連續性,即電纜一端短路A、B、C三相短路,但不接地,另一端用萬用表測試各相是否連接。

  2、根據第一步診斷研究結果可以選擇一個合適的電纜故障預定位分析方法需要進行預定位測距(在電纜一端通過使用電子儀器測出故障點的距離)。目前我國國內外發展主要的電力電纜故障定位的預定位方式方法有:電橋法、低壓脈沖法、高壓脈沖(閃絡)法、二次脈沖法及衰減法等。

  3.準確定位電纜故障點。根據之前預測的位置定位,沿途測量,測定出故障點大致位置,再在附近用各種方便找出準確位置。目前行業內進行精準定位的方式有:a、聲響法;b、聲磁同步法;c、跨步電壓法;d、音頻感應法等。

  上述電纜故障的預測和精準定位的各種方法和原理不一樣,各有優缺點和適用范圍,因此,我們必須在快速、準確、少走彎路的基礎上,明確各種方法、優點和缺點以及應用范圍的原則,不斷總結現場測試經驗,以達到電纜故障定位快、準確、經濟的目的。
