三相氧化鋅避雷器測試儀現場測試接線方法

發布時間:2021-03-15 16:36:12 瀏覽次數:5823

  三相氧化鋅避雷器測試儀現場測試接線方法

  (1)方式一:現場帶電接線方式(三相電壓取樣)

  測試線接線請先接兩機的地線,再接一根電流測試線(3芯),最后接電壓測試線(4芯)。接電流測試線的方法,首先根據電流大小,接電流測試線到主機端“0-2mA”或“>2mA”量程檔上( > 2mA檔 標配為2-10mA),再將另一端接計數器的上端,絕大多數用“0-2mA”量程。接電壓測試線的方法,也是先接PT電壓發送機端,再接PT二次測試端,一定要小心謹慎接線以避免PT二次或試驗電壓短路。

  電流量程:根據主機面板上選擇電流量程對應設置。

  同步方式:可以選擇“有線同步”或“無線同步”,電壓方式選用“三相電壓”。有線同步時,請接上兩機之間的通信線,不能接兩機的天線;無線同步時,請接上兩機的天線,不能接通信線,遠距離時天線可以拉高或吸附在其它高一點設備的外殼體上。

  PT變比:根據PT的電壓比值來輸入,一般35KV電壓等級為350,220KV電壓等級為2200,500KV電壓等級為5000等。

  此接線方式下做單相測試或二相測試時,只接相應的測試線,其它線懸置。

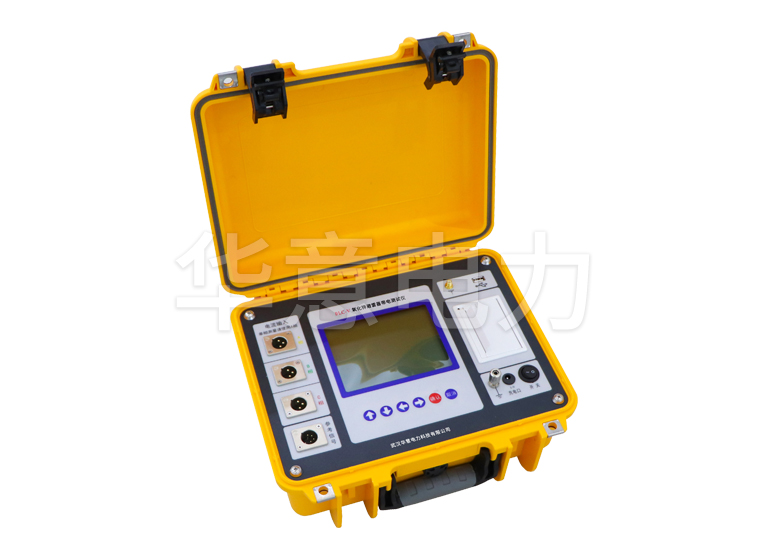

BLC-V 氧化鋅避雷器帶電測試儀.jpg

  (2)方式二:現場帶電接線方式(B相電壓取樣)

  測試線接線請先接兩機的地線,再接一根電流測試線(3芯),最后接電壓測試線(4芯只用綠、黑兩線)。接電流測試線的方法,首先根據電流大小,接電流測試線到主機端“0-2mA”或“>2mA”量程檔上( > 2mA檔 標配為2-10mA),再將另一端接計數器的上端,絕大多數用“0-2mA”量程。接電壓測試線的方法,也是先接PT電壓發送機端,再接PT二次測試端,一定要小心謹慎接線以避免PT二次或試驗電壓短路。

  電流量程:根據主機面板上選擇電流量程對應設置。

  同步方式:可以選擇“有線同步”或“無線同步”,電壓方式選用“B相電壓”。有線同步時,請接上兩機之間的通信線,不能接兩機的天線;無線同步時,請接上兩機的天線,不能接通信線,遠距離時天線可以拉高或吸附在其它高一點設備的外殼體上。

  PT變比:根據PT的電壓比值來輸入,一般35KV電壓等級為350,220KV電壓等級為2200,500KV電壓等級為5000等。

  此接線方式下做單相測試或二相測試時,只接相應的測試線,其它線懸置。

  (3)方式三:現場帶電接線方式(感應板方式取樣)

  測試線接線請先接兩機的地線(PT電壓發送機必須接地),再接一根電流測試線(3芯),最后接感應板。接電流測試線的方法,首先根據電流大小,接電流測試線到主機端“0-2mA”或“>2mA”量程檔上( > 2mA檔 標配為2-10mA),再將另一端接計數器的上端,絕大多數用“0-2mA”量程。接感應板的方法,要求水平放置線框向上,感應板的柄端帶有強力磁鐵,可吸附在B相MOA的底座上,最好處于B相避雷器母線正下方,A、C兩相通過軟件推算電壓基準。

  電流量程:根據主機面板上選擇電流量程對應設置。

  同步方式:可以選擇“有線同步”或“無線同步”,電壓方式選用“感應板”。有線同步時,請接上兩機之間的通信線,不能接兩機的天線;無線同步時,請接上兩機的天線,不能接通信線,遠距離時天線可以拉高或吸附在其它高一點設備的外殼體上。

  電壓等級:根據電壓等級來輸入,一般35KV電壓等級為35,220KV電壓等級為220,500KV電壓等級為500等。

  此接線方式下做單相測試或二相測試時(必須包含B相),只接相應的測試線,其它線懸置。

  (4)方式四:現場帶電接線方式(無電壓方式取樣)

  測試線接線只需要主機,不需要PT電壓發送機。請先接主機的地線,再接一根電流測試線(3芯)。接電流測試線的方法,首先根據電流大小,接電流測試線到主機端“0-2mA”或“>2mA”量程檔上( > 2mA檔 標配為2-10mA),再將另一端接計數器的上端,絕大多數用“0-2mA”量程。

  電流量程:根據主機面板上選擇電流量程對應設置。

  同步方式:選擇“無電壓”。

  電壓等級:根據電壓等級來輸入,一般35KV電壓等級為35,220KV電壓等級為220,500KV電壓等級為500等。

  此接線方式下做單相測試或二相測試時,只接相應的測試線,其它線懸置。
