三相氧化鋅避雷器測試儀帶電測試方法
發布時間:2021-03-16 14:44:03
瀏覽次數:5046
在我們談論三相氧化鋅避雷器測試儀帶電測試方法前,我們要了解氧化鋅避雷器的作用。氧化鋅避雷器是用于保護電力系統各種電器免受過電壓影響的電器產品,具有良好的保護性能。
電壓超過工作電壓后,閥板中流過的電流迅速增加,同時限制過電壓的大小,釋放過電壓的能量,然后氧化鋅閥板恢復到高阻狀態,使電力系統正常工作。

雷雨季到來前供電站將測試10kV線路以上的避雷器。
氧化鋅避雷器傳統的測試方法是停電測試,檢查人員拆下避雷器和主網的一次連接線,測試人員使用直流高壓發生器測量直流1mA電壓U1mA和0.75倍U1mA電壓下的漏電流,正常工作電壓一般為10—15A。
該方法費時費力,需要停電試驗,不僅影響供電可靠性,而且安全也存在一定風險,這種傳統的測量方法已不能適應電網發展的要求。
三相氧化鋅避雷器測試儀的帶電測試方法

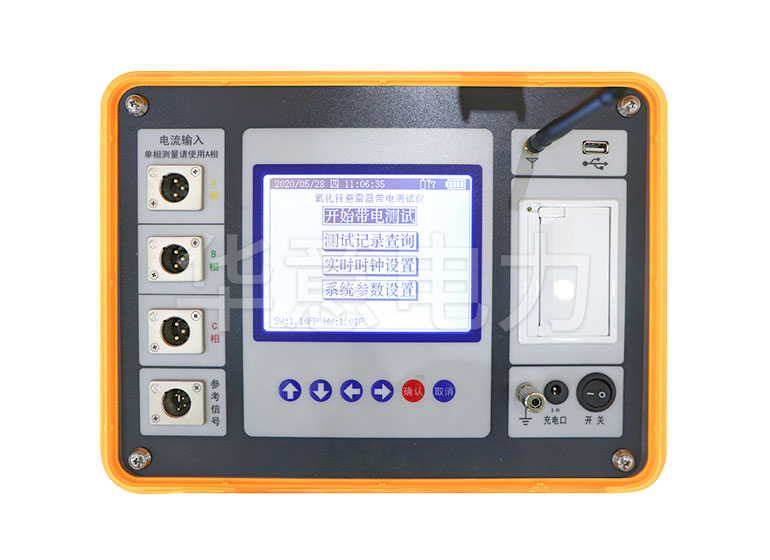

隨著科學技術的發展,目前已經實現了氧化鋅避雷器的帶電測量,有漏電流帶電測量法和紅外測溫法。 介紹氧化鋅避雷器帶電測試儀的使用方法。
該設備測量電壓、電流信號,進行高速傅立葉變換,分別計算性能成分、電阻成分(基波、高次諧波)。
電流收集點是放電計數器上端的導線,地線可以在系統的任意一個接地點放入設備面板的地線柱。
電壓采樣從系統變壓器的測量端子獲取三相電壓信號,該電壓信號經過輔助的V/I轉換有源傳感器,通過有線或無線連接到設備基準電壓信號通道,作為基準電壓信號。
帶電測量方式比傳統的測量方式更方便。 電阻電流占總電流的比例明顯增加后,其中諧波的增加幅度變大,基波的增加不明顯。
這一般可以判斷為氧化鋅避雷器的老化。
