三相繼電保護測試儀幾種試驗具體操作步驟

發布時間:2021-03-17 10:51:45 瀏覽次數:6501

  三相繼電器保護測試儀將進行過電流繼電器測試、欠電壓繼電器測試、過電壓繼電器測試、中間繼電器測試、時間繼電器測試等測試的具體操作步驟,這些知識是我們在進行測試之前必須知道的。

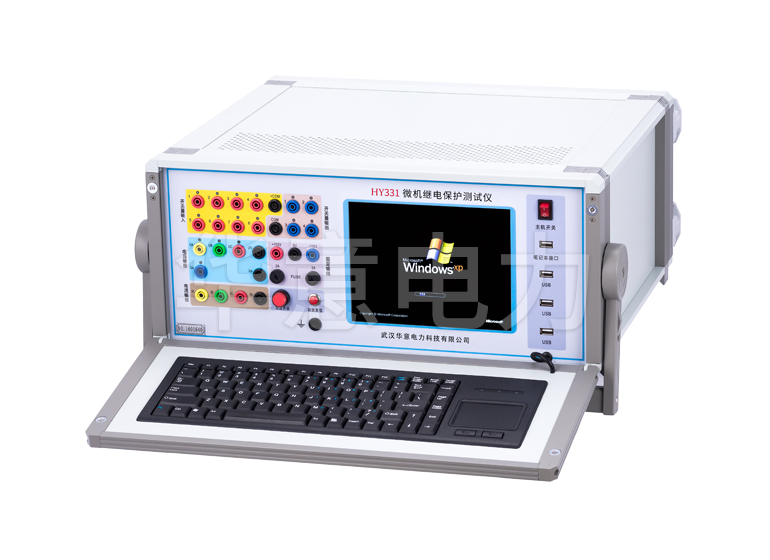

三相繼電器保護測試儀

  1、三相繼電器保護測試儀過電流繼電器測試:

  采用“交流試驗”程序,繼電器的動作電流小于35A時,可以將一相電流作為變量,選擇適當的電流步長。 自動或手動進行試驗。 其中,手動方式可以用于測量動作值和返回值。 自動方式只能測量動作值。

  繼電器動作電流大于35A時。 可進行2相或3相的并聯電流輸出。 SX-3300三相電流并聯輸出最大值為105A。 此時并聯電流的相位必須是同相位,否則無法采用并聯方式。 選擇多個電流作為變量,通過自動或手動試驗測量繼電器的動作值和返回值。

  注意:大電流時,請使用粗導線,導線盡可能短,通電時間盡可能短。 防止測試儀和被測試繼電器損壞。

  接線方式:萬用表的電流流向繼電器電流線圈。

  將繼電器常開觸點放入萬用表開入量的任意一個。

  2、三相繼電器保護測試儀欠電壓繼電器測試:

  欠電壓繼電器也稱為低電壓繼電器,通常只有常閉觸點,常閉觸點斷開表示繼電器動作。 選擇比較高的電壓值,在繼電器動作之前可以按一定的步驟降低電壓。 選擇“交流程序”,用手動方式進行試驗,首先輸出電壓值。 由于是常閉觸點,所以畫面上顯示動作時間。 此時,電壓值沒有被切除。 手動轉動鼠標,降低電壓直至畫面上的動作時間值變化,相當于繼電器常閉觸點斷開,繼電器返回。 此時的畫面顯示電壓值為低電壓繼電器的動作電壓值。

  3、三相繼電器保護測試儀過電壓繼電器測試:

  “交流試驗”程序中,繼電器額定電壓小于120V時,可以將單相電壓值作為變量進行測試。 選擇電壓步長和電壓初始值,在繼電器動作之前自動或手動進行電壓變化,可以測量動作電壓和動作時間值。 KF-6403各相電壓zui的較大值為120V。 被試驗繼電器的額定電壓大于120V時,可以用二相電壓進行測試。 例如,在VA=75、VB=75V、VA與VB的相位差為180的情況下,線電壓VAB=150V。 因此,兩相電壓的相位差為180時,其線電壓等于兩相電壓之和。 選擇兩相電壓可變,通過自動或手動試驗進行測試。

  4、三相繼電器保護測試儀中間繼電器測試:

  使用“直流試驗”程序。 該程序單相電壓輸出范圍0-±110V電流范圍0—30A。 中間繼電器的額定電壓小于110V時,可以用單相電壓進行試驗。 可以選擇VA等單相電壓作為變量,設定電壓步長,選擇適當的初始值。 手動試驗開始時,向左、向右轉動鼠標,改變電壓值直到繼電器動作。 自動試驗時,在繼電器動作之前,該電壓會逐級自動增減。 繼電器額定電壓大于110V時,可以選擇一相電壓為正、另一相電壓為負的二相電壓進行試驗。 兩相線電壓較大值可以達到220V。 可以通過自動或手動試驗進行工作電壓測試。

  中間繼電器中也有電流動作、電壓保持的繼電器。 可以選擇一相電流作為變量,選擇適當的電流步長和電流初始值,通過自動或手動的試驗方式變更電流值,直到繼電器動作。

  接線方式:向繼電器的電壓線圈輸入電壓。

  將繼電器的常開觸點放入開關量輸入通道的任意一個中。

  5、三相繼電器保護測試儀時間繼電器的測試:

  時間繼電器的額定電壓一般為220VDC。 一般來說,直流電壓施加到140V時,繼電器會動作。

  步驟1 :先測量繼電器的動作電壓。

  繼電器的動作時間為0.5s、電壓步長為-1.00、時間間隔為1s (應該比繼電器的動作時間長)、VA為110V、不變、VB為0V、可變標志為“y”、線電壓VAB與繼電器電壓線圈連接,自動設定試驗方式但是,VA為正,VB為負。 點擊“開始”后,VA輸出110V的直流,VB開始減少到負電壓,直到繼電器動作。 例如,繼電器在VB=-40V下動作時,繼電器動作電壓為150V。 也可以手動慢慢改變電壓,使繼電器動作。

  反向改變電壓使繼電器復位,此時的電壓值即為繼電器的復位電壓。

  步驟2 :測量繼電器的動作時間

  將VA連接到110V、VB連接到-110V、VAB連接到繼電器電壓線圈,繼電器常開觸點接通測試器的開關量輸入通道通常可以連接1個通道。 時間間隔設定為大于繼電器的動作時間,試驗方式為手動試驗,點擊“開始”后可以測量繼電器的動作時間。

  華意電力是國內專業的電力承裝(修、試)資質及電力承試設備研發生產企,專業針對不同電壓等級的試驗需求,定制不同配置的電氣試驗產品。華意電力24小時為您服務:400-060-1718。
