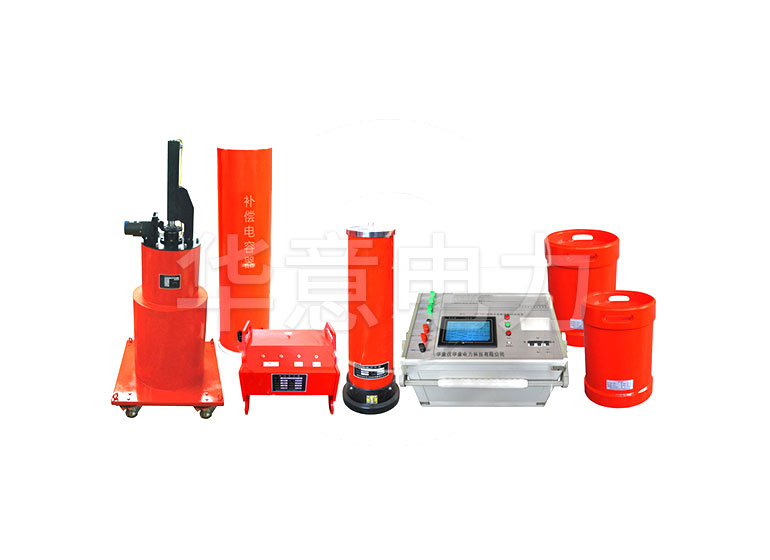

工頻串聯諧振試驗裝置原理是什么

發布時間:2021-03-26 10:32:53 瀏覽次數:5605

  工頻串聯諧振試驗裝置有串聯諧振和并聯諧振兩種模式。供電容量的補償效果在兩方面基本相同。經過充分補償后,工頻串聯諧振試驗裝置輸入容量可降至測試輸出容量的1/Q。

  工頻串聯諧振試驗裝置電路串聯的特點:

  主要結果如下:

  (1)由于諧振無功功率的充分補償,電源和設備的功率僅小于測試產品容量的1≤10(1≤q>10),相同容量的體積小,重量輕,輸出容量大,供電容量小,串聯諧振耐壓試驗裝置價格低,操作方便安全。

  (2)串聯諧振實際上是一種電流濾波電路,使通過被測產品的電流基本上是基波電流,輸出電壓(THD)的波形畸變率很小,優于各種交流耐壓設備。

  (3)短路前短路電流僅為測試電流的1/10,能有效防止擊穿后對故障點的損壞,

  (4)閃絡后建立諧振狀態電壓的過程是一個穩態過程。

  (2)工頻試驗中的并聯諧振原理

發電機工頻交流耐壓裝置

  在并聯諧振中,電源提供的電壓UX與測試電壓相同。由于無功電流完全補償以抵消,電源只需提供COX±1=Ir補償諧振電路的綜合有功損耗,即可激發和保持穩定的諧振

  工頻串聯諧振試驗裝置原理

  串聯諧振電路的原理如下:

  調整串聯電路中可調電抗器的電感,使在工頻f下的電感XL等于負載電容的電容電抗串聯諧振耐壓試驗裝置XCx,電抗的電感是諧振點電感L。當電路完全諧振時,諧振特性如下:

  當負載電容Cx基本恒定時,當L調整到達到全共振L0時,調節Lx,實際上是Uj,在調節公式中,當它達到所需的UC值時,就開始耐壓試驗。

  在完全串聯諧振下,電源只提供由IX提供的COSΦ=1的勵磁功率Pj=UjIx,克服等效的綜合有功功率損耗Ix?電路中的R,激勵和保持穩定的諧振。

  華意電力是國內專業的電力承裝(修、試)資質及電力承試設備研發生產企,專業針對不同電壓等級的試驗需求,定制不同配置的電氣試驗產品。華意電力24小時為您服務:400-060-1718。
