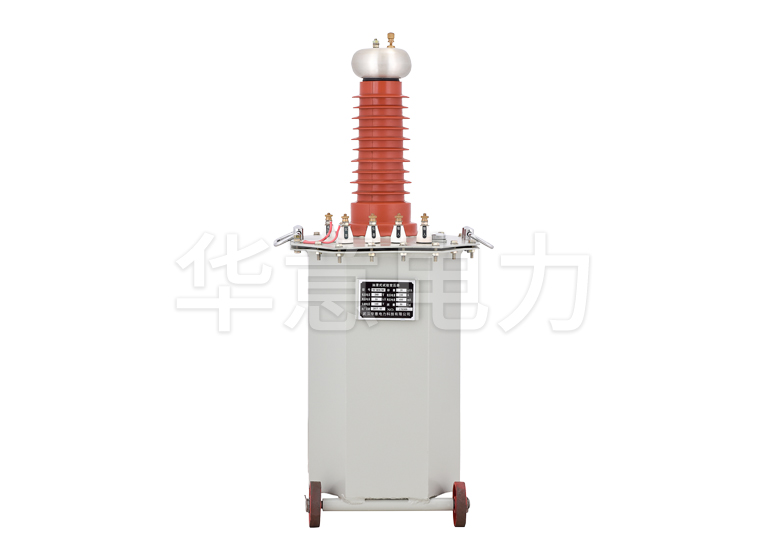

工頻試驗變壓器是對被試設備施加一個高于運行電壓而低于國家設計標準規定的絕緣水平所能承受的電壓，以考驗被試設備承受過電壓的能力。
工頻試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。耐壓試驗會使被試設備的隱患暴露，甚至可能造成設備擊穿，因此稱為破壞性試驗。
工頻試驗變壓器常用場合
在現場試驗中，直流耐壓主要用于電機和電纜試驗。直流耐壓的試驗接線與泄露試驗的接線完全相同。泄露試驗除用于電機和電纜外，還在避雷器試驗、變壓器試驗和斷路器試驗中應用。
工頻試驗變壓器工作原理
1、交流、交直流試驗變壓器：
將工頻電源輸入操作箱(或操作臺)，經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級(高壓)繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。
2、帶抽頭試驗變壓器：
為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然后兩個繞組串接分別引出。
工頻試驗變壓器的一般操作步驟
1.根據試驗項目并按照有關規程的規定，確定試驗電路和試驗程序。
2.正確連接電源控制電路、試驗變壓器、被試品以及各種儀表和保護器件。
3.檢查電路連接無誤后，再接入電源，嚴格按照規定的方法進行試驗過程，記錄有關數據和結果。
加強對工頻試驗變壓器作用的研究顯得尤為重要,有利于促進我國電力系統的穩定運行、推動我國電力企業的可持續發展。
一、檢測電力電纜的相關知識
在對電力電纜的檢測過程中,主要是考察電纜的電性能,以確保電力系統應用中所使用的電纜質量符合標準要求。對電纜電性能進行測試的方式主要有四種,一種是直流電阻試驗,一種是耐壓試驗,一種則是沖擊電壓實驗,而后一種則是沖擊電壓試驗。這幾種
電纜試驗都是檢測電力電纜中的重要組成部分,必須予以高度重視。電纜交流耐壓試驗的作用在對交聯聚乙烯電纜的檢測中更為突出,這是因為此種電纜具有其特殊性,若是采用
直流耐壓試驗方法將難以得到正確的結果。
交聯聚乙烯電纜在直流電壓和交流電壓中的電場是存在差異的。這種類型的電纜不會受到外界溫度影響,也不會被濕度所干擾,若是在直流電壓中則會導致電阻率分布的不均勻,所使用的材質中存在雜志,若是在交流電壓中則不會出現上述情況、電阻率將會均勻分布,具有較好的穩定性,如此一來便不會對電纜耐壓試驗結果造成負面影響。除此之外,在直流電壓的影響下,交聯聚乙烯這種材質的絕緣電纜,將會出現累計單極性電荷的現象,而這一現象則會直接導致電纜耐壓試驗的不成功,很難將其在短時間內完全釋放。無法釋放所累計而成的單極性電荷、則會導致直流電壓的不斷上升,影響了電壓的峰值,使其所增加的電壓超過標準額定、從而為電纜耐壓試驗工作帶來較大的安全風險,不利于電纜耐壓試驗的正常開展。而且對電力電纜的破壞程度也比較大,將加速電力電纜的老化,減少了電力電纜的使用時間,以至于電力電纜在供電過程中很容易被擊穿,影響了供電質量。
二、工頻試驗變壓器的應用分析
(一)工頻交直流試驗變壓器的應用方式
根據對國內外的電纜交流耐壓試驗信息進行分析,我們發現當所被進行交流耐壓電纜的電壓不足于六十千伏的時候,交流加壓的電壓值可以是電纜基準測試電壓的兩倍。在電纜交流耐壓實際試驗過程中,應當充分應用小型試驗變壓器。例如,試驗中所使用的電纜電壓為十千伏、那么此電纜的額定電壓應當至少為十七千伏以上。因而,在使用小型變壓器的時候,可以將其比率定在二百二十千伏比上五十千伏,所應用的調壓器應該為三千伏安。除此之外,在電纜交流耐壓試驗中還應當配備兩臺低壓濾波電抗器,根據實際情況來設計其電流,通過計算可將其設置為六十毫安。由于所采用的電纜電壓較小,完全依賴于一臺變電器是無法完成整個耐壓測試的,因而在變電站可控制的范圍之內,應當使用多臺變電器,確保電纜交流耐壓試驗的容量達到要求,能夠滿足試驗需求。
(二)工頻交直流試驗變壓器在電纜交流耐壓試驗中的應用要點
在開展電纜交流耐壓試驗過程中,應當對試驗中的各項參數進行分析和評估,可以通過計算來獲得相關試驗數據,并且對這些數據進行詳細的剖析,以獲取現場試驗結果。所需要獲得的參數數據主要有試驗中交流電纜的相對電容量;試驗中所使用的變電器臺數。
