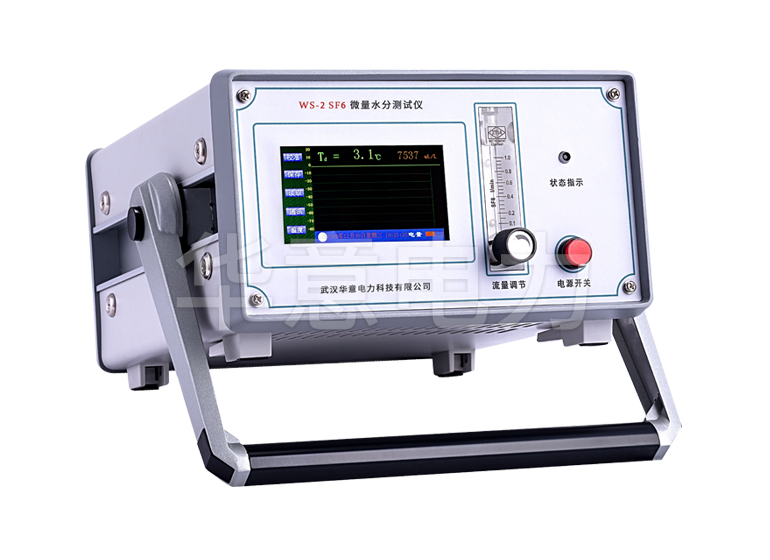

SF6水分儀測量方法

　　一、SF6水分儀測量方法

　　1、連接SF6設備

　　(1)將SF6水分儀管道上螺紋端與開關接頭連接好，用扳手擰緊，關閉測量管道上另一端的針型閥;

　　(2)再把測試管道上的快速接頭一端插入露點儀上的采樣口;

　　(3)將排氣管道連接到出氣口。

　　(4)最后將開關接頭與SF6電氣設備測量接口連接好，用扳手擰緊;

　　2、檢查電量

　　(1)推薦優先使用交流電。

　　(2)使用直流電時，請查看右上角顯示的電池電量，如果電量低于約20%，請關機充電后繼續使用。

　　3、開始測量

　　(3)首先全部打開儀測量管道上的針型閥，然后用面板上的流量閥調節流量，把流量調節到0.5L/M左右，開始測量SF6露點。

　　(4)第一設備測量時間需要5～10分鐘，其后每臺設備需要3～5分鐘。

　　4、存儲數據

　　(5)設備測量完成后，可以將數據保存在儀器中，按“確定”鍵調出操作菜單，具體操作方式見下節內容。

　　5、測量其他設備

　　(6)一臺設備測量后，關閉測量管道上的針型閥和露點儀上的調節閥。將轉接頭從SF6電氣設備上取下。需要繼續測量其他設備，按照上面步驟繼續測量下一臺設備。

　　6、測量結束

　　(7)所有設備測量結束后，關閉露點儀電源。

　　二、SF6微量水分測量儀菜單操作

　　在測量狀態，通過確定鍵可以進入功能菜單，如圖。　　

SF6水分儀功能菜單

　　1、保存數據

　　在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇“保存記錄”菜單，按“確定”鍵，進入保存數據頁面，保存數據時，可以根據設備進行編號。

　　設備編號最多為六位，可以通過“上”、“下”鍵增加數值大小，“左”、“右”鍵調整數據位數。

　　輸入編號后，按“確定”鍵，完成保存數據。按“返回”鍵可以返回上一頁，此時不保存數據。

　　2、查看記錄

　　在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇“查看記錄”菜單，按“確定”鍵，進入查看記錄頁面。

　　顯示時從最后一個被保存的數據開始。

　　可以按“上”、“下”鍵翻看數據。

　　3、刪除記錄

　　在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇“刪除記錄”菜單，按“確定”鍵，可刪除所有數據。

　　4、修改時間

　　在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇修改時間，按“確定”鍵，進入修改時間頁面。

　　通過“上”、“下”鍵可以增加時間數值，“左”、“右”鍵可以減小時間數值。

　　輸入小時、分鐘、秒后，按“確定”鍵可以轉到下一個修改域內。
