(1)被試設備一般經過交流耐壓試驗,在規定的持續時間內不發生擊穿為合格,反之為不合格。被試設備是否擊穿,可按下述情況分析:

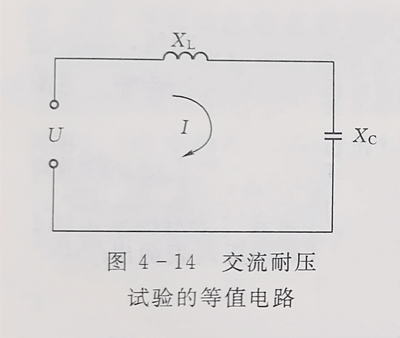

　　1)根據試驗時接入的表計進行分析。一般情況下, 若電流表突然上升,則表明被試設備擊穿。但當被試設備的容抗Xc與試驗變壓器的漏抗Xl之比等于2時,雖然被試設備擊穿,電流表的指示也不會發生變化,因為此時回路電抗沒有變化;而當Xc與Xl的比值小于2時,雖然被試設備被擊穿,電流表的指示反而下降,這是由于此時回路電抗增大所致。上述現象可用圖4-14進行分析,圖中Xc為被試品的容抗,Xl為試驗變壓器的漏抗。

　　當Xc/Xl=2,即Xl=?Xc時,被試品擊穿前,回路電抗X=Xl-Xc=-?Xc, 被試品擊穿后,Xc=0,回路電抗X'=Xl-Xc=?Xc。因此擊穿前后,回路電抗的絕對值不變，故試驗回路電流不變。

　　當Xc/X1>2,即Xl<?Xc時,被試品擊穿前,設Xl=?Xc,則回路電抗X=Xl-Xc=-?Xc,被試品擊穿后,Xc=0,回路電抗X'=Xl-Xc=?Xc。由于被試品擊穿后,回路電抗的(絕對值)減小,故試驗回路電流增大,即電流表指示將上升。

　　當Xc/X1<2,即Xl>?Xc時,被試品擊穿前,設Xl=?Xc,則回路電抗X=Xl-Xc=-?Xc,被試品擊穿后,Xc=0,回路電抗X'=Xl-Xc=?Xc。由于被試品擊穿后,回路電抗的(絕對值)增大,故試驗回路電流減小,即電流表指示將下降。

　　當采用串并聯補償法或被試設備容量較大、試驗變壓器容量不夠時,就有可能出現上述異常現象。當采用電壓互感器或電容分壓器等方法實測高壓端部電壓,被試設備擊穿時,其表針指示會突然下降,低壓側的電壓表也能反映出來

　　2)根據試驗控制回路的狀況進行分析。若過流繼電器整定值(一般按試驗變壓器額定電流的1.3~1.5倍整定)適當,則被試設備擊穿時,過電流繼電器要動作,電磁開關跟著就要跳開;若整定值過小,可能在升壓過程中,并非被試設備擊穿,而是由于被試品電流較大,造成電磁開關跳開;若整定值過大即使被試設備放電或發生小電流擊穿,也不會有反映。

　　3)根據被試設備狀況進行分析。在試驗過程中如被試設備發出擊穿聲響,發出斷續放電聲響、冒煙、出氣、焦臭、跳火以及燃燒等,一般都是不允許的,當查明這種情況確實來自被試設備絕緣部分(如在絕緣中發現貫穿性小孔、開裂等現象)時,則認為被試設備存在問題或早已被擊穿。 除此之外,若在試驗過程中,出現局部放電,則應按各種不同的被試設備,就其有關規定,進行處理或判斷。

　　(2)當被試設備為有機絕緣材料,經試驗后,立刻進行觸摸,如出現普遍或局部發熱,都認為絕緣不良,需要處理(如烘烤),然后再行試驗。

　　(3)對組合絕緣設備或有機絕緣材料,耐壓前后其絕緣電阻不應下降30%,否則就認為不合格。對于純瓷絕緣或表面以瓷絕緣為主的設備,易受當時氣候條件的影響,可酌情處理。

　　(4)在試驗過程中,若空氣濕度、溫度、或表面臟污等的影響,僅引起表面滑閃放電或空氣放電,則不應認為不合格。在經過清潔、干燥等處理后,再進行試驗;若并非由于外界因素影響,而是由于瓷件表面釉層絕緣損傷、老化等引起的(如加壓后表面出現局部紅火),則應認為不合格。

　　(5)進行綜合分析、判斷。應當指出,有的設備即使通過了耐壓試驗,也不一定說明設備毫無問題,特別是像變壓器那樣有繞組的設備,即使進行了交流耐壓試驗,也往往不能檢出匝間、層間等缺陷,所以必須匯同其他試驗項目所得的結果進行綜合判斷。除上述測量方法外,還可進行色譜分析、微水分析、局部放電測量等。
