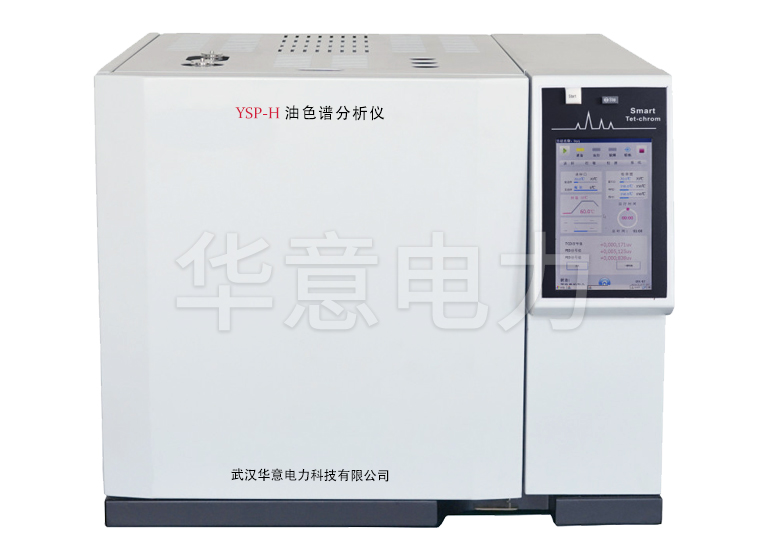

絕緣油色譜分析儀是充油電氣設備制造商出廠檢查其設備的必要手段。 充油電氣設備(包括變壓器、電抗器、變流器、充油套筒、氣體繼電器等溶解在絕緣油中的氣體分析。 以變壓器油為例進行詳細介紹。

　　1、產生機制

　　溶解在變壓器油中的氣體主要來自大氣，主要成分為氮氣和氧氣的變壓器在正常工作條件下，由于電場、溫度、濕度以及氧的長時間作用，產生速度逐漸惡化，其內部的絕緣材料由于熱分解而產生氫氣(H2 )、一氧化碳(CO )、二氧化碳。 變壓器內部過熱或放電故障時，絕緣介質熱分解，主要產生一氧化碳、二氧化碳、低分子烴類，另外在變壓器油的精制過程、輸送過程等中產生氣體，通過油接觸溶解在油中。

　　2、溶解氣體與變壓器內部故障的關系

　　變壓器油和固體絕緣材料在熱和電磁的作用下，把產生的這些氣體溶解在油中，通過分析里面的各種氣體可以判斷變壓器的故障。 例如：

　　(1)、熱性故障

　　固體材料局部過熱會產生CO和CO2，產生CO/CO2〉10，變壓器油局部過熱會產生大量的乙烯和甲烷。

　　(2)、電氣故障

　　繞組匝間、層間發(fā)生絕緣破壞，電弧放電、火花放電、局部放電主要產生氫氣(H2 )、乙炔(C2H2 )，其次是乙烯(C2H4 )、甲烷(CH4 )。

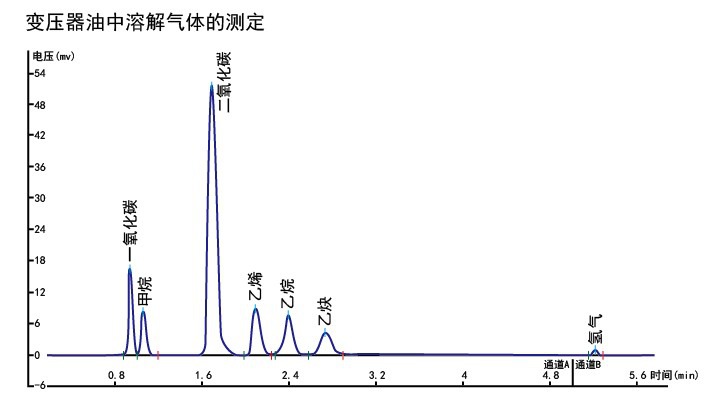

　　氣相色譜法：該方法是目前廣泛有效的氣體分析法。 它由于柱中的固定，對不同氣體成分的親和力不同，被載氣充分交換，不同成分共享信號，進行A/D采樣后，可以通過依次記錄流出物中各成分及其濃度的變化得到色譜圖。
