程控工頻耐壓試驗裝置是什么?

發布時間:2021-04-23 10:36:10 瀏覽次數:5372

  試驗裝置,我們在日常生活、工作中都經常用到,但不知道大家對“程控工頻耐壓試驗裝置”是否知道呢?本文收集整理了一些資料,希望本文能對各位讀者有比較大的參考價值。

  程控工頻耐壓試驗裝置接合了現代數字變頻先進技術,采用微機控制,升壓、降壓、測量、保護完全自動化。由于全電子化,所以體積小重量輕、大屏幕液晶顯示,清晰直觀、且能顯示輸出 波形、打印試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件,第4部分:超低頻高壓發生器通用技術條件》電力行業標準,使用十分方便。現在 國內外均采用機械式的辦法進行調制和解調產生超低頻信號,所以存在正弦波波形不標準,測量誤差大,高壓部分有火花放電,設備笨重,而且正弦波的二,四象限 還需要大功率高壓電阻進行放電整形,所以設備的整體功耗較大。本產品均能克服這樣一些不足之處,另外,還有如下特點需要特別說明:

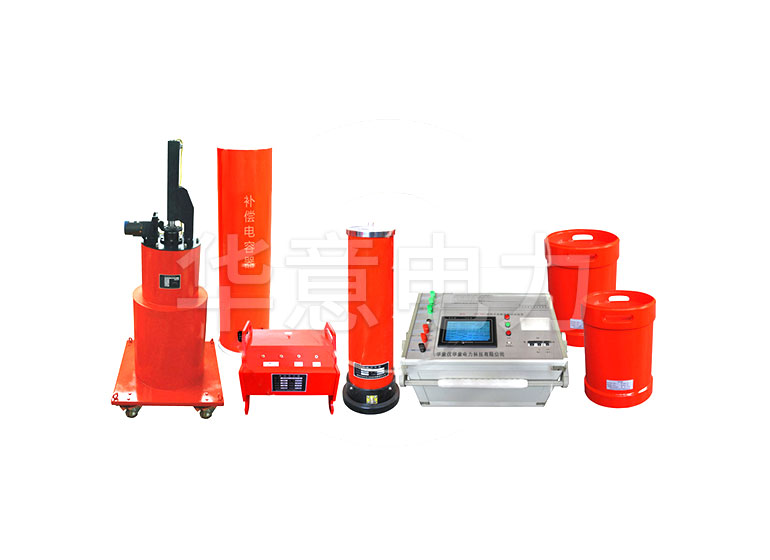

XZB-B 發電機工頻交流耐壓裝置

  1.電流、電壓、波形數據均直接從高壓側采樣獲得,所以數據準確。

  2.具有過壓保護功能,當輸出超過所設定的限壓值時,儀器將停機保護,動作時間小于20ms。

  3.具有過流保護功能:設計為高低壓雙重保護,高壓側可按設定值進行精確停機保護;低壓側的電流超過額定電流時將進行停機保護,動作時間都小于20ms。

  4.高壓輸出保護電阻設計在升壓體內,所以外面不需另接保護電阻。

  5.由于采用了高低壓閉環負反饋控制電路,所以輸出無容升效應。

  程控工頻耐壓試驗裝置功能特點

  ● 全天候超大LCD

  4.7尺超大屏液晶顯示,讀數清晰、直觀(日光下可見)、高速熱敏打印機,試驗結果可查看和打印。

  ● 數字式校準方式

  全數字式校準方式,摒棄了陳舊的電位器調整,現場使用極為方便,精度易于控制(此功能帶密碼保護)

  ● 試驗全過程同屏顯示

  高低壓電壓、電流四路測量方式,可實時監測高低壓電流、電壓值。同屏劃分為電壓電流動態顯示區、設置數據區、狀態信息顯示區、結果顯示區,讓試驗過程一目了然。

  ● 高速采集信號

  采用高精度傳感器和高性能14位AD采集芯片,可自動捕捉峰值電壓、電流,便于做擊穿試驗。

  ● 智能化操作全過程

  任選自動及手動操作、交直流耐壓方式或串級耐壓方式,任意設定輸出電壓、高低壓電流上限和計時時間。

  ● 系統診斷分析功能

  系統具有耐壓試驗自動診斷分析功能,易于發現試品擊穿、閃絡等故障及幫助解決問題。

  ● 全面保護功能

  完善的過壓、過流保護,設定值上限保護。逼近式調壓算法,到達設定電壓后自動計時,計時結束后自動降壓回零。在顯眼位置增設“緊急停”,試驗過程中可隨時切斷電源。

  ● 系統幫助功能界面

  進入功能界面后,可以選擇 “時鐘設置”、“注意事項”、 “接線示意圖”等界面。可設置時鐘的時間,為打印報表提供時間依據;可為用戶提供一些操作規范和安全注意事項;可方便用戶根據接線示意圖正確接線。

  ● 雙重過流保護,測試更安全

  超過設定高低壓電流任一電流時自動切斷電壓輸出,降壓回零,并發聲光報警。

  ● 安全零位檢測

  具有回零檢測功能,回零確定后方可進行下一步操作,安全可靠。

  ● 適用局放試驗

  可與無局放試驗變壓器配合,作為局放系統的操作部分,系統局放小于5pc.

  ● 絕緣阻抗檢測功能

  具有絕緣阻抗檢測功能,直接反映被試品絕緣強度。

  ● 超強適應能力

  精良的軟硬件抗干擾設計,多種抗干擾手段,適應惡劣電磁環境。

  ● 強大的擴展功能

  可選配接地檢測功能,試驗開始前確定安全接地后方能升壓。

  可預留門連鎖、警燈、警鈴等接口,滿足不同客戶需求。

  可選配遠程通信、外接分壓器校驗接口等

  可選配預設不少于兩個電壓和時間點,系統可根據預設電壓自動升、降壓過程并保持時間。

  ● 試驗結果聲音警報功能

  試驗結果聲音報警功能,試驗通過或試驗失敗時,設備會發出不同的報警聲音,試驗人員可直接由報警聲音辨認試驗的結果

  技術指標

  ● 工作電源: AC220V/380V±10%

  ● 工作頻率: 50Hz±1

  ● 輸出電壓: 0~150kV(根據用戶定做)

  ● 輸出容量: 0~50kVA(根據用戶定做)

  ● 儀表電壓: 0 ~ 100V (其它范圍可定制)

  ● 輸出電壓: 0 ~ 200V/400V

  ● 電壓測量精度: 1.0 %FS ±3 字

  ● 電流測量精度: 1.0 %FS ±3 字

  ● 計時長度: 0-9999s(特殊模式可于長時間工作)

  ● 環境溫度: -20℃~+50℃

  ● 環境濕度: 不大于85%RH

  ● 海拔高度: <1000m

  ● 儲存溫度: -25℃ ~ +55℃

  主要設備配件

  ● 高壓濾波電容

  ● 限流電阻

  ● 保護球隙

  ● 絕緣支架

  ● 微安表

  ● 分壓器

  ● 放電棒

  ● 油杯

  技術參數

  1.輸出額定電壓:

  2.輸出頻率:0.1Hz、0.05Hz、0.02Hz

  3.帶載能力: 0.1Hz 最大1.1μF

  0.05Hz 最大2.2μF

  0.02Hz 最大5.5μF

  4.測量精度:3%

  5.電壓正,負峰值誤差:≤3%

  6.電壓波形失真度:≤5%

  7.使用條件:戶內、戶外;溫度:-10℃~+40℃;濕度:≤85%RH

  8.市電源:頻率50Hz,電壓220V±5%。若使用便攜式發電機供電,發電機要求:頻率50Hz,電壓220V±5%,功率應大于3KW,并且在發電機的輸出端并聯一只功率不小于800W的阻性負載(如電爐),以便穩定發電機的運轉速度。否則儀器將不能正常工作。

  綜上所述,本文已為講解程控工頻耐壓試驗裝置,相信大家對程控工頻耐壓試驗裝置的認識越來越深入,希望本文能對各位讀者有比較大的參考價值。
