5kVA/50kV工頻耐壓試驗裝置的技術指標

發布時間:2021-04-23 10:55:58 瀏覽次數:6317

  5kVA/50kV工頻耐壓試驗裝置是在同類產品ZSYDJ型高壓試驗變壓器的基礎上,按試驗變壓器國家標準DL/T848.2-2004要求,經改進后生產的一種輕型試驗變壓器產品,本系列產品具有體積小、重量輕、結構緊湊、攜帶方便等特點。實用于電力、工礦、科研等部門,對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗,它是高壓試驗中必不可少的儀器。

  5kVA/50kV工頻耐壓試驗裝置工作原理

  5kVA/50kV工頻耐壓試驗裝置為單相變壓器,聯結組標號II。單臺試驗變壓器的工作過程,用交流220V電壓(10KVA以上為380V)接入電源控制箱(臺),經電源控制箱(臺)內自藕調壓器(50KVA以上調壓器外附)調節0~200V(10KVA以上0~400V)電壓至試驗變壓器的初級繞組,根據電磁感應原理,在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

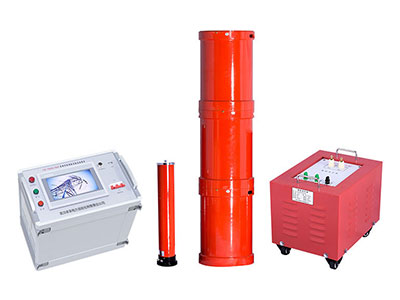

工頻耐壓試驗裝置

  5kVA/50kV工頻耐壓試驗裝置產品結構

  5kVA/50kV工頻耐壓試驗裝置鐵芯為單框式。線圈采用同芯圓筒多層塔式結構,初級低壓繞組繞在鐵芯上,次級高壓繞組繞在低壓繞組外側,這種同軸布置減少了繞組間的藕合損耗。產品的外殼制成與器芯配合較佳的八角形結構,整體外型美觀大方。

  5kVA/50kV工頻耐壓試驗裝置技術指標

  1、使用環境條件

  環境溫度不高于+40℃、不低于—20℃;

  空氣相對濕度不大于90%;

  海拔高度不超過3500米;

  2、工作電壓

  電源控制箱(臺)輸入電壓為工頻220V或380V、相對誤差不超過±10%;(具體使用電壓根據用戶所定試驗變壓器規格選取)

  3、工頻耐壓試驗裝置額定參數;

  工頻耐壓試驗裝置的選擇

  其高壓側額定電壓應不小于被試品的試驗電壓,額定電流不小于被試品的電容電流。

  被試品的電容電流和試驗變壓器所需容量計算公式為:

  I=2π f Cx U × 10 -6

  U I=2π f Cx U 2 × 10 -9

  式中 I — 被試品電容電流,A ; f — 電源頻率, Hz;

  Cx — 被試品電容量,μF ; U — 試驗電壓有效值,V;

  Se — 試驗變壓器所需額定容量, KVA

  被試品電容量Cx可由交流電橋測出。
