電壓互感器現場校驗儀快速操作指南

發布時間:2021-04-27 14:56:01 瀏覽次數:6603

  電壓互感器現場校驗儀是用于現場對10kv、35kv系統中電磁型電壓互感器比差、角差、變比、極性的規程校驗,相比而言,該產品采用是小信號測試原理,具有精度 高、體積小和重量輕的絕對優勢,經過我們科學的理論模型和大量實驗驗證明,其測量結果與傳統校驗結果的相對誤差僅為0.3%,320*240大屏顯示和可觸摸操作,集成化模塊電路,智能提示接線錯誤,接線、操作簡單。

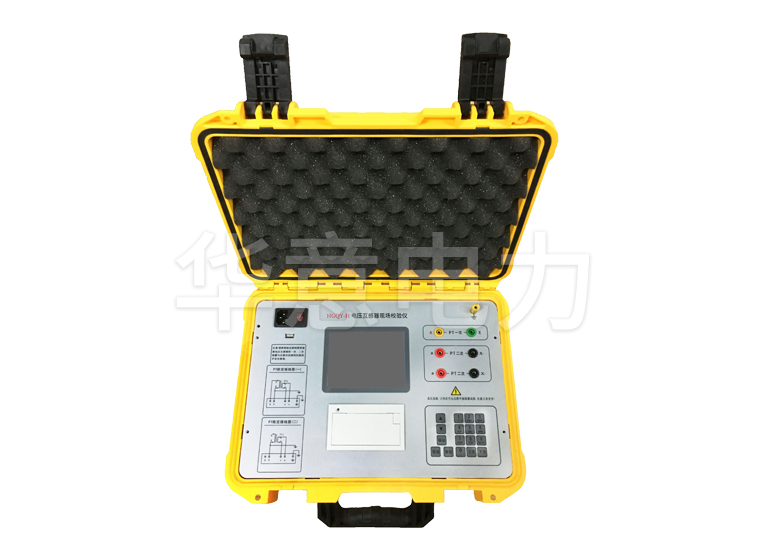

HGQY-H 電壓互感器現場校驗儀

  電壓互感器現場校驗儀測量

  “↑”、“↓”鍵移到,按“確定”鍵之后,進入主要測量功能。

  按照被測互感器的銘牌參數,選擇或輸入相應參數:

  按“↑”、“↓”鍵把光標移到“準確級”上,按“確定”后,按“↑”、“↓”鍵把光標移到需要選擇的準確等級上,按“確定”。

  數字的輸入:將光標移動到輸入位置,按“確定”鍵后按相應的數字即可。

  同理,其它參數依次輸入。

  PT誤差測量

  按“↑”、“↓”鍵,把光標移到“PT誤差測量”上,按“確定”。進入電壓互感器標準誤差測量。測量過程共需兩步:

  (1)第一步:測量被測電壓互感器的空載外推點誤差。

  按“↑”、“↓”鍵,把光標移到“測量”上,按“確定”。頁面右下角為儀器測量進程顯示,當不顯示“等待測量”和“測量完成”時,表明儀器正在測量當中。在此過程中,請勿斷開儀器和被測互感器的接線,以及切勿觸摸被測互感器與測試夾!

  “變比錯誤”被測互感器一二次與頁面輸入一二次電壓不符。

  “極性錯誤”被測互感器與儀器連接錯誤。

  “一次開路”被測互感器與二芯線處于開路狀態。

  “二次開路”被測互感器與四芯線處于開路狀態。

  “測量完成”儀器測量結束。

  “等待測量”儀器等待測量。

  若頁面顯示“變比錯誤”、“極性錯誤”、“一次開路”、“二次開路”其中一項或者多項時,則蜂鳴器鳴叫且結束測量,需檢查儀器參數輸入以及儀器與被測互感器的連接狀態。(處置流程:檢查輸入一二次電壓與被測互感器的一二次電壓是否一致;中試控股檢查儀器的紅色連接線與被測互感器極性端子相連;檢查接觸是否良好以及是否連接;檢查測試線是否有斷線)

  若需要調整對被測互感器的接線,等待頁面顯示“測量完成”后,或者按“復位”鍵或者關機,測試完畢。
