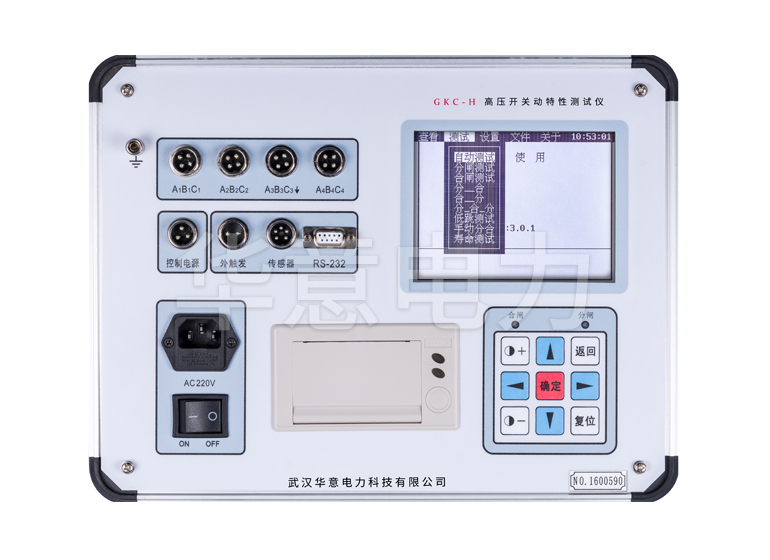

高壓開關機械特性測試儀中搭載有3種測速傳感器，分別在不同的情況下使用。 三種傳感器通過一條傳感器信號線，與設備的“速度傳感器”插座連接。

　　通用速度傳感器(加速度傳感器)

　　傳統的速度傳感器通常使用滑線電阻器或光電傳感器(光柵和光電編碼器兩種)，它們由運動和靜止兩部分組成。 測速時，分別安裝在開關的可動零件(動觸頭或提升桿)和靜止零件(將軍帽座或開關底座)上，仔細對準。 這樣，每個開關都需要制作很多不同的安裝支架，難以在現場安裝和拆卸。

　　經過多年的研究，將加速度技術應用于開關速度，解決了開關現場速度傳感器安裝難、配合難、測試難的技術難題，通用傳感器現場安裝方便、簡單、操作方便。

　　注意：將通用傳感器直接緊固安裝在開關的提升桿、水平連軒或其他傳動桿上。

　　安裝注意1 :通用傳感器的插座方向與動軒的運動方向一致，盡量保持與動軒平行。 安裝錯位的話，測量數據有可能不正確。

　　安裝注意2 :通用傳感器的安裝應根據可動桿的粗細進行選擇，相應半徑的插件構件會將傳感器牢牢地卡在可動桿上，以免晃動。 啟動開關時，請牢固地承受傳感器與可動桿一起工作，以免與可動桿之間發生相對晃動。 否則，測試數據將不準確。

　　安裝注意3 :通用傳感器安裝在開關桿上，開關動作時請在傳感器的上下左右留出一定的位置空間，以免傳感器在運動中與周圍的開關部件碰撞而損壞。

　　旋轉傳感器

　　通用式傳感器適用于傳感器進行直線運動時的速度。 一些開關，特別是進口和合資的開關，直線傳動部分被封閉在開關本體中，通用傳感器找不到安裝的地方。 開關制造商出廠進行速度試驗時，會用開關分割顯示器或旋轉軸進行試驗，這種情況下使用旋轉傳感器。

　　注意：請盡量使旋轉傳感器的軸與開關的旋轉軸同心。 否則，傳感器的旋轉將受到阻礙，測量曲線的毛刺會變重，從而影響測試數據的正確性。

　　直線傳感器

　　需要正確測量開關的動作行程時，需要使用線性傳感器。

　　線性傳感器有50mm、200mm、300mm三種規格。

　　50mm線性傳感器用于真空開關行程速度的測量;

　　200mm、300mm用于SF6開關行程、速度的測量，這兩種傳感器為非標準配置。

　　以某型真空開關為例，直線電阻傳感器安裝成傳感器的運動軸呈直線工作，用磁性支架固定傳感器。 SF6開關、油開關時，方法相似。
