耐壓試驗設備的耐壓測試又稱作高壓測試或介電強度測試，可能是大家熟悉和在產品流程安全測試中用的多的。它實際上在每一個安全標準中都被引用，這一點表明了它的重要性。

　　耐壓試驗設備測試目的

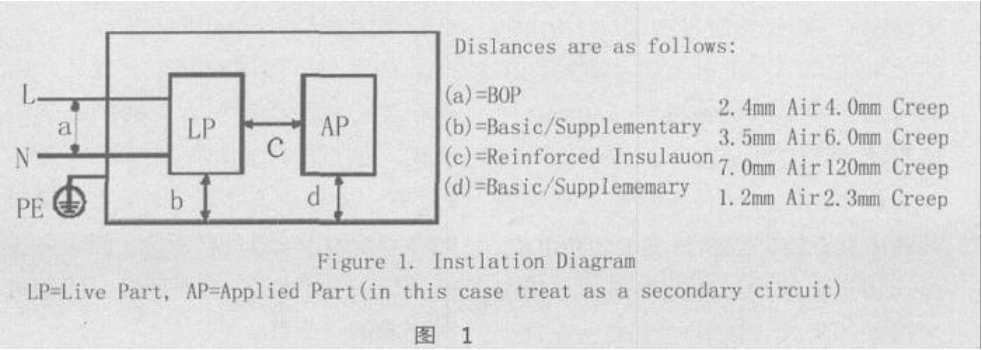

　　耐壓試驗設備的耐壓測試是一種無破壞性的測試，它用來檢測經常發生的瞬態高壓下產品的絕緣能力是否合格。它在一定時間內施加高壓到被測試設備以確保設備的絕緣性能足夠強。進行這項測試的另一個原因是它也可以檢測出儀器的一些缺陷，例如制造過程中出現的爬電距離不足和電氣間隙不夠等問題。下圖是IEC60601-1中對儀器的絕緣距離的規定和一個常見的間隙不足的例子。　　

　　最初的耐壓試驗設備僅僅是一個簡單的變壓器和調壓器，它把市電變?yōu)樗枰臏y試電壓，施加到被測試樣品上。然而，由于市電的波動性，人們有時不得不把輸出電壓調節到大于實際需要值的20%的程度，以防止輸入電壓可能的波動。同時，在很多安全標準中都特別要求所使用的耐壓測試儀有500VA以上的容量，這是為了保證在樣品有較大的漏電流時，耐壓測試儀仍然有足夠大的輸出電壓。然而隨著技術的發展，這種要求已經過時了。新型的耐壓測試儀都具有足夠的源電壓調整率和負載調整率，只有一些老的安全標準仍然有這方面的要求。實際上很多的新標準已經不再將500VA 容量列入對耐壓測試儀的要求。從使用人員的角度來看，耐壓測試儀500VA的容量反而是一種對操作員的威脅。由于各種測試標準不同、流水線大批量測試及人們對電器安全性能的認識不斷提高，要求耐壓測試裝置的

　　功能相應提高，調壓器式的耐壓測試儀器的功能有限，采用全電子程控技術和功率電子技術的新型耐壓測試儀正在普及。目前，這類耐壓測試儀器主要分為兩種：一種采用單片機作為監控中心、數字波形合成技術+線性功率放大器作為測試源;另一種采用單片機作為監控中心、SPWM(正弦脈寬調制)脈沖發生器+IGBT(絕緣柵雙極晶體管)脈沖功率放大器作為測試源。

　　這種耐壓試驗設備的結構較復雜，抗干擾能力和可靠性取決于整機的設計和電子元件的質量，輸出波形失真小，輸出頻率可變(50Hz/60Hz),輸出電壓調整范圍寬、控制精度高，在功率范圍內的輸出電壓穩定，不受負載變化的影響，測試源輸出功率一般可達到500W，超功率輸出時儀器能自動保護，輸出電壓設置在無電壓輸出的情況下進行，安全性好，對被試品有電弧、爬電、閃絡等絕緣性能方面的潛在隱患的檢測容易實現，電壓輸出方式可通過軟件滿足多種標準要求，如分段升壓、定時升壓、定速升壓等，能進行擊穿點分析，擊穿保護速度快，漏電流顯示分辨率可達納安級，非常適用于高標準的電器或元器件測試。工作時對電網干擾小，儀器的校準通過按鍵或通信接口進行，便于和計算機聯網完成測試統計、分選工作，可對被試品連續進行測試。

　　耐壓試驗設備主要是由交(直)流高壓電源，定時控制器，檢測電路，指示電路和報警電路組成，基本工作原理是：將被測儀器在耐壓測試儀輸出的試驗高電壓下產生的漏電流與預置的判定電流比較，若檢出的漏電流小于預設定值，則儀器通過測試，當檢出的漏電電流大于判定電流時，試驗電壓瞬時切斷并發出聲光報警，從而確定被測件的耐壓強度。

　　耐壓試驗設備的技術指標主要包括其輸出交直流電壓和預設定切斷電流。模擬指示型的耐壓測試儀通常采用引用誤差的形式表征其電壓大允許誤差。
