接地電阻表主要用于測量電氣設備接地裝置和防雷裝置的接地電阻，又稱接地電阻測試儀。因其形狀與搖表相似，又稱接地搖表。

　　接地電阻表用于測量接地裝置的接地電阻，如保護接地、工作接地、防過壓接地、防靜電接地和防雷接地，即接地裝置在流經工頻電流時所呈現的阻力，包括接地線電阻、接地體電阻、接地體與大地之間的接觸電阻和地面流散電阻。

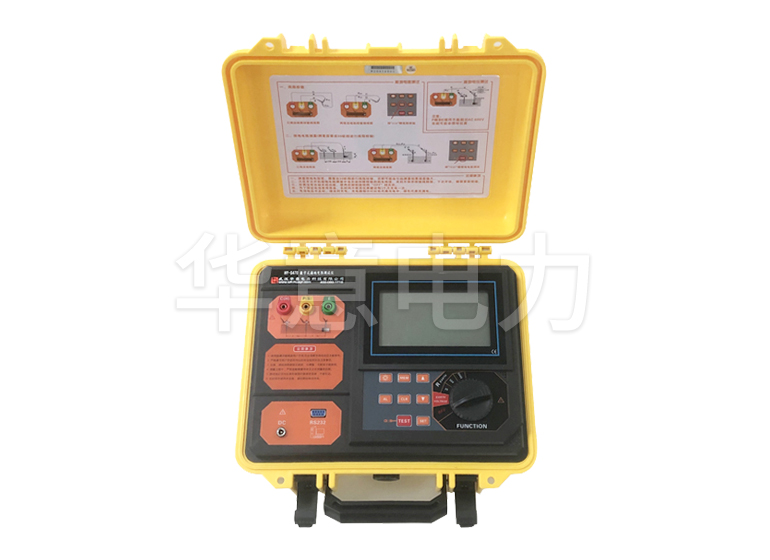

　　接地電阻表有機械式和數字式或者兩種。

　　普通接地電阻表看起來像絕緣電阻表，其型號尺寸比較多。隨著電子技術的發展，新型接地電阻表如雨后春筍般問世。接地電阻測量儀的工作原理分為基準電壓比較型、基準電流型和壓降型。接地電阻測量儀借用電橋原理，通過比例裝置將被測電阻與已知電阻進行比較，調整平衡后，直接通過已知電阻上的刻度讀出被測接地電阻值。接地電阻計通常有兩個輔助電極: 一個用于注入電流，稱為電流極 c; 另一個用于采樣電壓，稱為電壓極 p。要是電流源的負載強，電流電極c的接地電阻不影響測量結果;如果取樣電壓端的阻抗強，P電極的接地電阻不影響測試結果。

　　接地電阻表應使用交流電源。這是因為土壤的電導率主要取決于土壤中電解質的作用，用直流電測量會產生極化電動勢，導致測量誤差很大。但由于用作零位指示器的電流計是磁電系的，儀表裝有機械整流器(或相敏整流器)，將交流電整流成直流電，送至檢流計。

　　接地系統電阻的測量有多種教學方法。最常用的測量研究方法有電流表一電壓表法測量及使用一個接地影響電阻測量儀可以進行分析測量。由于工作接地電阻測量儀設計具有中國使用一些簡單、攜帶更加方便、抗干擾技術能力好且不存在需要通過外加電源，故應用較廣泛。這里我們主要內容介紹企業使用不同接地電阻測量儀產品進行有效接地電阻作為測量的方法。如圖3-14所示，接地電阻測量儀有E、P、C三個部分接線端鈕。E端鈕接5m導線，P端鈕接20m導線，C端鈕接40m導線;測量時分別接于被測接地體(E′)、電壓極(電位探針P′)和電流極(電流探針C′)。探針按直線和三角形結構排列方式打入我國土壤中。當勻速轉動手柄時( 120r/min)，則產生交變電流沿被測接地體和電流極構成控制回路。穩定后即可計算得出被測的接地電阻值。在進行數據測量設備接地電阻時，應注意觀察下列問題事項：

　　1.測量時應先檢查儀器。

　　2. 當流量控制果汁敏感且過高時，電壓桿可以插入較淺的土壤層。當靈敏度不夠時，可以沿著電壓桿灌水以滋潤土壤層。

　　3.當被測接地電極與電流電極之間的距離大于20m，被測接地電極與電流電極之間的電壓電極大于幾米時，測量誤差可以忽略不計，但當被測接地電極與電流電極之間的距離小于20mm 時，應在兩者之間插入電壓極。

　　4.為確保準確測量，受保護設備必須斷開。

　　手搖式地阻表是一種發展較為優秀傳統的測量控制儀表，它的基本工作原理是采用三點式電壓落差法。其測量方法手段是在被測地線接地樁(暫稱為X)一側地上打入兩根輔助功能測試樁，要求這兩根測試樁位于被測地樁的同一側，三者關系基本在一條直線上，距被測地樁較近的一根可以輔助軟件測試樁(稱為Y)距離被測地樁20 米左右，距被測地樁較遠的一根數據輔助分析測試樁(稱為Z)距離被測地樁40米左右。測試時，按要求的轉速轉動搖把，測試儀主要通過企業內部磁電機產生影響電能，在被測地樁X和較遠的輔助設計測試樁(稱為Z)之間“灌入”電流，此時學生在被測地樁X和輔助地樁Y之間信息可獲得一電壓，儀表公司通過提高測量該電流和電壓值，即可根據計算出被測接地樁的地阻。地阻搖表與電工搖表(兆歐表)的最大程度區別之一就是使用用途也是不一樣，兩者同時不能實現相互作用代替。目前我國沒有他們那種生產裝置是否能夠自己一直存在測量并顯示設備防雷地阻的大小，只有靠你們需要定期組織進行地阻測試。
