電纜故障定位儀定點步驟

發布時間:2021-05-18 14:47:14 瀏覽次數:6862

  電纜故障定位儀定點步驟

  1、連接傳感器和耳機:

  將定點傳感器接傳感器插口,耳機接耳機插口。將工作方式設置為“智能定點”或者“波形定點”方式。

  2、選擇定點區域:

  在定點之前,首先應明確電纜路徑。如果圖紙資料不完整,應進行路徑探測,并做好標志。根據測距結果,考慮電纜頭盤余量、地形因素,粗略確定故障點位置,由于不可避免的存在估算誤差,一般應在(測距值 ± 50m)之間定點。

  在選定的區域,將傳感器平放于電纜正上方的地面,方向指向電纜鋪設方向,觀察波形并用耳機監聽,開始定點。

  3、調整磁場增益:

  使當高壓發生器開始對故障電纜周期放電后,調整儀器的磁場增益(磁場自動增益 打開后不需要調整增益。手動調整方法見第二章的“磁場自動增益”部分),使“磁場觸發標志”閃爍和高壓發生器的放電同步。

  4、調整聲音增益:

  當磁場增益正常同步后,再調整聲音增益。 當“磁場觸發標志”指示亮時,聲音信號同步采樣一次,波形更新。調整聲音增益,使聲音波形足夠大且不失真。智能定點界面調整聲音信號強度在40%~90%之間。

  聲音信號(包括噪聲)在不斷變化,要隨時看到真實的聲音波形,需要不斷地調整其增益,但根據經驗,聲音信號增益可以調的較大,只要不是每次都失真即可,不必隨時調整。

  5、尋找并逼近故障點:

  以大約0.5~2m的間隔移動傳感器,如果連續幾次放電,均沒有看到如圖3-1-2所示的典型聲音波形,則應繼續向前移動,直至多次放電的聲音波形都與典型波形非常相似,而且穩定(除非當時有很大的噪聲出現),說明已經到了故障點的附近,采集到了真正的故障點放電聲音信號。這時用耳機監聽,會在“信號”指示燈閃亮的同時,聽到較沉悶的一聲“啪”。一般來說,靠觀察聲音波形得到的響應范圍大于聽聲的響應范圍,而且單純聽聲較難分辨。

  6、測量聲磁延時,準確定位:

  看到放電聲音波形后,再波形顯示方式下,按【左右鍵】調整光標位置,將其移動到聲音波形的起始點上,此延時值能代表故障點的遠近,但由于很難確知聲音在電纜周圍復雜介質中的傳播速度,也不知道電纜埋設的具體深度,所以不能計算出傳感器和故障點之間的準確水平距離。

  注意:光標在其它位置時,顯示的聲磁延時值沒有意義。

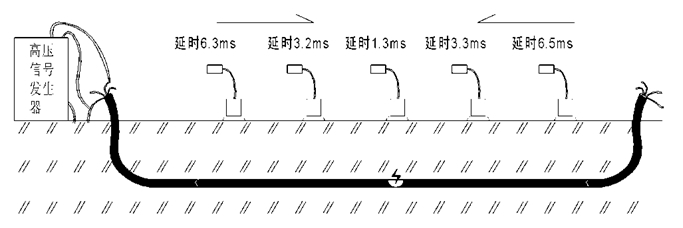

  以較小的間隔不斷改變傳感器的位置,并測量聲磁延時,直至找到延時值小的點,其正下方即是故障點,誤差在0.2m之內。如圖。

聲磁同步定點

  7、電纜短路點怎樣檢測?利用電纜位置指示進行路徑探測:

  使用時使傳感器方向指向電纜鋪設方向和定點前進方向。電纜位置指示如果指示左箭頭,則表示電纜位于傳感器左邊。如果指示右箭頭,則表示電纜位于傳感器右邊。指示原點,則表示電纜在傳感器正下方。

  8、注意事項:

  盡量不要將傳感器置于電纜本體上進行定點,否則會在電纜任何位置都能聽到微弱的啪啪聲,此為大電流瞬間放電形成的電應力造成的震動,整條電纜上均存在,不能利用此信號進行定點。

  有時電應力震動也能傳到地面。在遠離故障點時,如果非常仔細的監聽,有時能夠在電纜全長上都能聽到很微弱的啪啪聲,且不會隨傳感器位置的不同而發生變化,此即為電應力震動,其與真正的故障放電聲差別很大,注意不要誤判。
