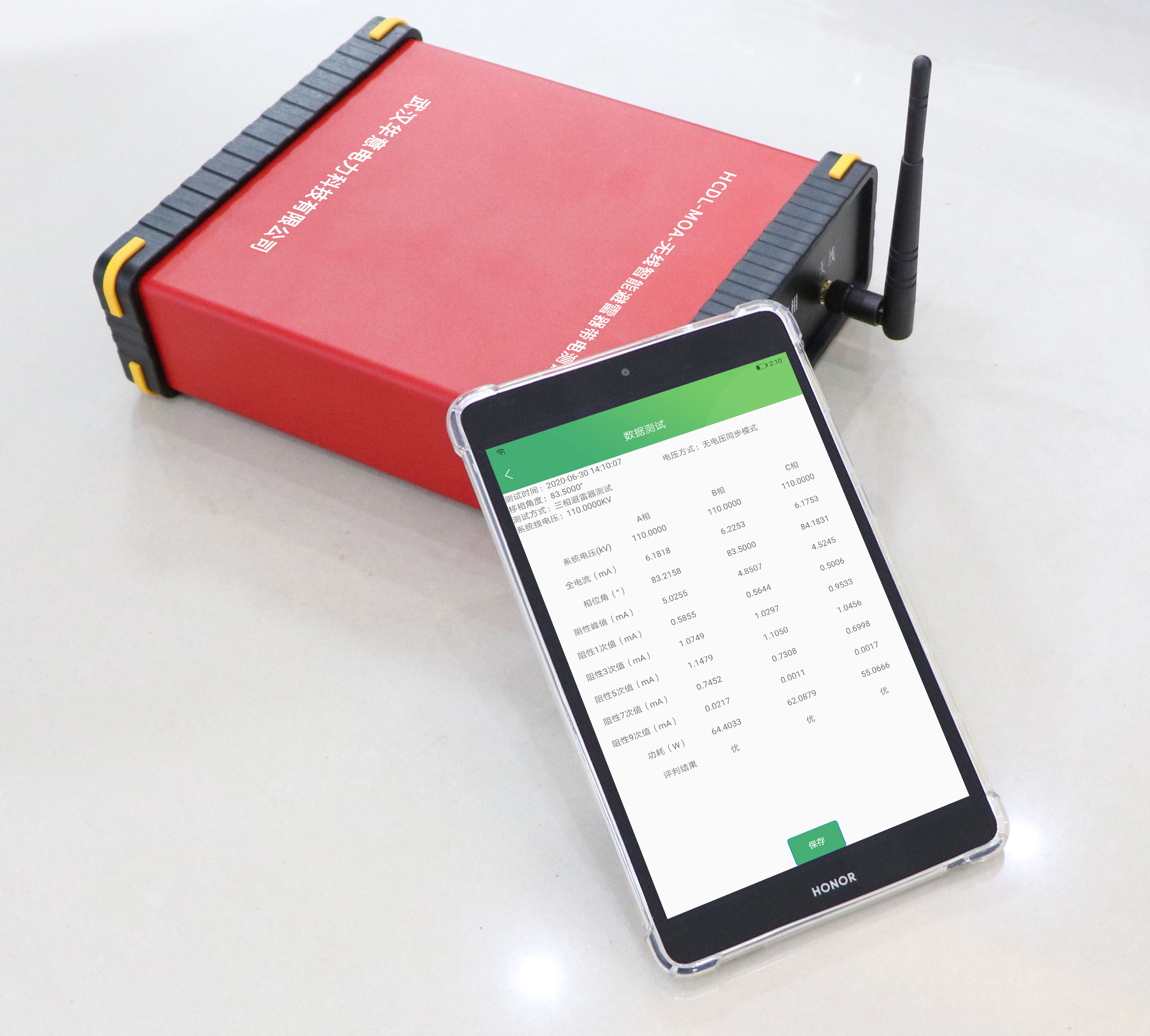

無線氧化鋅避雷器帶電測試儀用于檢測氧化鋅避雷器的各相電氣性能。試驗的前提是我們要了解設備的使用方法，最關鍵的一點就是它如何接線，下面我們就來了解一下。

　　首先，將絕緣棒對接無線電流鉗下，接通無線電流鉗的電源，接通電源，選擇電流范圍。 通常使用0-1mA范圍。 使導線位于夾具導向區域的中央。 儀表引導區垂直于導線，向前按儀表夾緊被測導線，向后拉可使儀表脫離被測導線。 脫出時也請將儀表引導區保持垂直于導線。 在對應的位置夾緊電流進行采樣。

　　有線有電壓

　　a、現場帶電測試

　　帶電接線方法是，將設備切實接地后，將電流測試線(一根紅線連接到計數器上端)、電壓測試線)的雙線按氧化鋅避雷器對應的PT的相連接，黑線連接到n相。 電流測試線的連接方法是，首先根據電流的大小，將電流測試線連接在0-1mA或1-10mA范圍，另一端連接在計數器的上端。 連接電壓測試線的方法也是，首先連接到設備的邊緣，然后連接到PT側。 接線時，請注意不要使PT的二次或試驗電壓短路。

　　b、實驗室測試布線方法

　　在變壓器停電的狀態下，實驗室的接線方法是：首先將設備可靠地接地，然后電流測試線(一根紅線連接氧化鋅避雷器的下端)、電壓測試線(二芯線的紅線、黑線連接變壓器的測量繞組，注意方向)。 連接電流測試線的方法是，首先根據電流的大小，將電流測試線連接到主體側的0-1mA或1-10mA檔文件，另一端連接到氧化鋅避雷器的下端。 連接電壓測試線的方法也是在連接設備的一端后再連接變壓器測試繞組。 正確檢查接線后，慢慢升壓至氧化鋅避雷器的額定電壓后，操作設備開始試驗。

　　有線無電壓

　　a、現場帶電測試

　　帶電接線方法是將設備切實接地后，再通過電流測試線(將一根紅線連接到計數器上端)。 電流測試線的連接方法是，首先根據電流的大小，將電流測試線連接在0-1mA或1-10mA范圍，另一端連接在計數器的上端。

　　b、實驗室測試布線方法

　　在變壓器停電的狀態下，實驗室的接線方法是，請先將設備切實接地。 連接電流測試線的方法是，首先根據電流的大小，將電流測試線連接到主體側的0-1mA或1-10mA檔文件，另一端連接到氧化鋅避雷器的下端。 正確檢查接線后，慢慢升壓至氧化鋅避雷器的額定電壓后，操作設備開始試驗。

　　上述的試驗接線方法能很好的幫助我們完成設備測試，希望大家能仔細閱讀，在專業人士的指導下完成試驗。
