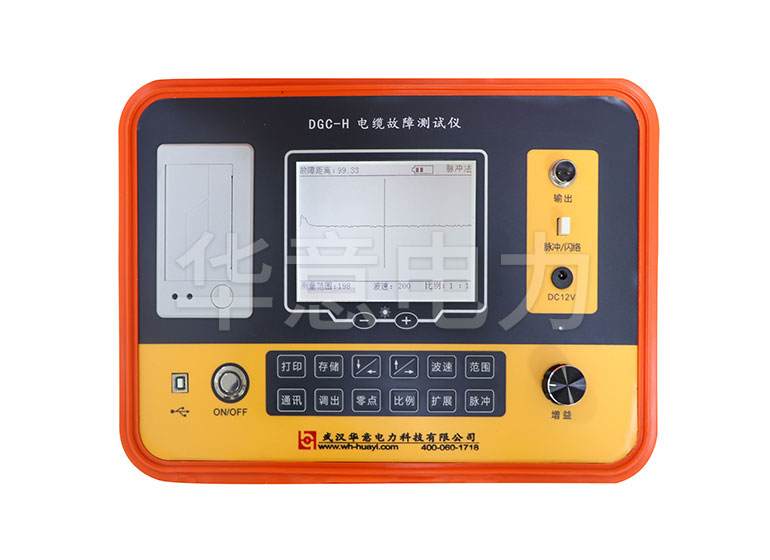

用電纜故障測試儀測試完成后，如果想進一步分解析測試波形，可以計算波形上的點數，用來表示兩點之間的距離。
基本標尺中每個單元格的代表時間由測試器自動計算。 兩點間的距離等于兩點時間/格速/2
電纜故障檢測儀測量各點的代表距離
電纜故障檢測儀各點代表距離的計算方法為： S=V∕2f。
其中，v是電波的傳輸速度(該傳輸速度根據在印刷用紙上顯示或電纜類型定制)，f是采樣頻率，默認值為25MHZ。
例如，油浸紙電纜V160m/s在F25MHz時，各點表示s160/2253.2(m )的距離。 電纜故障檢測器各模塊的檢測點數顯示信息在復制波形中。
兩個模塊之間的測試分?jǐn)?shù)可以使用網格編號。 例如，在復制模式進行檢測時，在各網格中顯示信息的5個點的測量間距為4.3，2個點中間的點數為4.3521.5
(小數點以后的位數)。 電纜故障測量?jī)x通過測量各點的代表距離和總成績，可以測量?jī)牲c(diǎn)之間的距離。
例如，各點表示3.2米的距離和總共21.5點，測量的距離為3.221.5~60.8米。
電纜故障檢測儀針對故障，在測試結束后拍攝測試波形，充分分析波形特點，確定故障點，有助于提高測試效率。
用電纜故障測試儀檢查電纜故障時，首先要充分利用機械設備的操作步驟，然后分析各種檢測波形，準確地明確鼠標光標的起點、終點。
簡要介紹了各種測試波形的特點和定標方法。 用低壓脈沖法檢測故障、用低壓脈沖法檢測開路故障、或者用電纜測量全長和全速時(相線故障)。

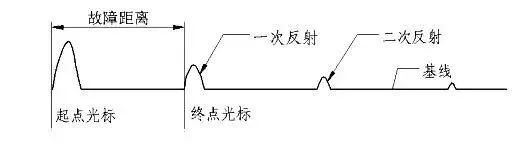

圖(1)用底部壓力單脈沖正確測量全長波形
發送單脈沖、一次反射、二次反射的反射波形為正的單脈沖。 光標的起點位于發送脈沖的上行鏈路和基線的交叉點
光標的端點位于主反射脈沖沿基線上升的交叉點。
電纜故障測試儀用單脈沖法精確測量低電阻短路故障問題，或用好相非精確測量端和護套短路故障精確測量全長速度時的精確測量波形如圖(2)所示
電纜故障測試儀牢固測量低電阻短路故障波類型
第一個反射是負的單脈沖，第二個是正的單脈沖，第三個是負的單脈沖。
校正：起點為沿基準線按壓?jiǎn)蚊}沖的高度。
采用高壓閃絡法對電纜故障進行測試，其波形發生了較大變化，但許多測試波形有共同特點，各故障反射波形為正波形，前端有負脈沖
圖(3)閃電電流采樣測試波形
推動波形為正的單一脈沖波形，反射面波形為正的單一脈沖波形，但單一脈沖的前端開發了向下的負反沖，負反沖的大小因常見故障而有很大不同。
起點固定在發送脈沖和基線的結合部，終點固定在負的反射脈沖和基線的結合部。
測試時，如果反射脈沖沒有前方負齒隙，則通過反射脈沖的上升沿和基線的連接來校正終端光。
檢查模具時，常見的故障點是沒有填充和排出，對于一些高電阻器的故障，在高工作電壓的沖擊性時，盡管球的間隙，有時放電聲更大，但故障點事實上并不產生光亮，只是逐漸釋放出電磁能量，其故障點不放電時，可以從波型顯示信息，因此可以選擇其他測試基準強制使故障點放電。

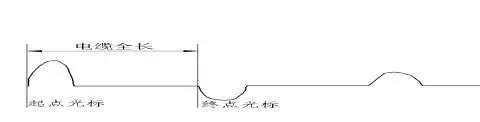

閃絡測試的失敗點如圖(4)所示，不會變成放電波。
圖4放電波形閃絡試驗無失效點
發送脈沖為正波，第一反射脈沖為負波，第二反射波為正波。 另外，發送波形和反射波形之間的距離與電纜全長相等。
故障點無電磁波時，故障點閃絡可以通過以下方法進行：第一，增加放電球的間隙，提高沖擊電壓;
第二，對于難以改善電容器、提高沖擊性能的故障，可以長期使用高浪涌電壓，驅動故障點產生固定的靜電通路，進行試驗。
對于直接相對短路故障等短路故障，可以采用單脈沖閃光法(準確測量電纜長度和速度的單脈沖閃光法等)。
短路故障是低阻器常見故障的獨特情況，采用單脈沖閃光法檢測純短路故障問題時，波形反射面具有獨特性。

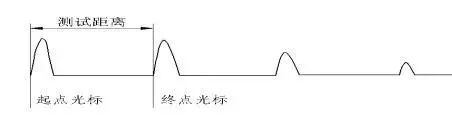

例如，使用單脈沖閃光法精確測量短路故障電纜時，檢測波形如圖(5)所示為：
圖5基于閃光法的純短路故障波檢測型
在純短路故障測試中，該波形具有正脈沖波形和反射波形的特征。 光標的起點和終點分別由傳輸脈沖和反射脈沖的上升沿決定。
測量故障時，如果使用故障距離即良好的相位終端縮短測試長度，則兩個波形之間的距離為電纜的長度。
有助于分析和理解各種故障的測量波形。 該方法也可以用于測量電纜的長度和波浪。 對于電阻值高的個人高電阻器的故障，熱破壞閃絡不是突然的熱破壞點。
但是，沖擊性工作電壓根據故障點的不同，一旦返回終端設備，從其后端終端設備返回全過程，工作電壓累積，到達故障點后閃絡，然后往返于實驗端到故障點之間，表明信息故障點通過放電波型。

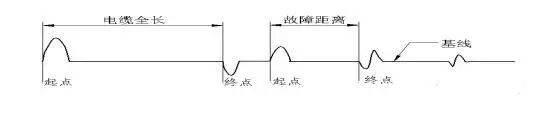

進行閃電流量采樣實驗時，擊穿點的二次擊穿充放電波形為：如圖(6)所示
圖6故障點二次破壞測試波形
二次熱破壞波形具備正脈沖波形和負脈沖波形的特征，二次波形二次波形中間的間隔是電纜線的全長(常見故障點沒有充放電波形)。
第三個波形才開始，檢測波形就和閃光檢測的規范波形一致，音調表示常見的故障音調。 二次熱破壞波形具備非放電波形和所有正常放電波形的特性。
當鼠標光標固定不動時，明確前兩個波形，看看電纜線是否詳細長度，然后看看以下幾個反射波形，看看是否有閃爍前的波形特征(正的單脈沖前端開發了負的單脈沖，然后，
如果具備二次屈服波的特征，則可以通過具備閃絡特征的兩種波形來明確起點和終點的間隔。
在具體的檢查中，應該注意，有時由于常見的故障特征和檢查基準的不同，二次擊穿波形變化很大，二次波形(終端設備的非充放電反射面波形)和三次波形間隔)
delay擊穿時間長，有時間隔小，有時二次積分小決定光標時，無論前面幾個波形有多復雜，只要后面有正常的放電波形，就用后面的波形決定光標的起點、終點，確定故障距離。
對常見故障點的二次熱破壞波形，通過提高球隙、提高電容器容積、提高沖擊工作電壓，可以準確測量所有正常閃絡充放電波形。

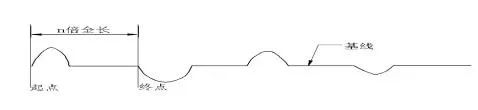

常見故障點非常接近測試端(正下方15-20米)時，測試波形如圖7所示。
7端故障引起的閃亮檢測波形
采用波形特征：閃絡法測得的近端故障波形特征為正、負余弦大振動波形，兩波形之間的距離大于電纜全長，電纜長度多波形。
當你碰到最近的反射波形時，這表明常見的故障點離檢測端很近。 為了準確地進行測試，有以下方法。 一個是測試到另一端。
二、用標準長度的電纜(如50米或100米)與被測電纜連接進行測試。 測試距離后，從測試距離中減去追加的電纜長度，即為從故障點到測試端的距離;
三、將好相與故障相在遠端相接，將測試信號與好相相加進行測試。
在各種電纜故障的測試中，合適的分析測試波形是主要內容。 無論故障波形多么難分析，不僅僅是上述試驗波形的變形。
