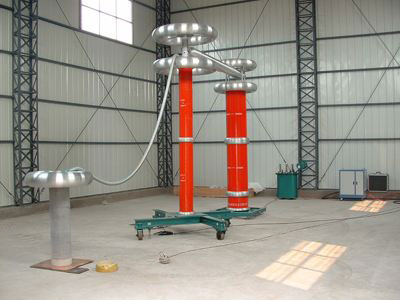

500kVA/60kV調感式串聯諧振試驗裝置

　　一、 被試品對象

　　用于330MW/610MW火力發電機交流及直流耐壓試驗，最高試驗電壓不超過60kV。

　　二、 系統主要技術參數及功能

　　1. 額定容量：500kVA;

　　2. 額定電壓：60kV;

　　3. 額定電流：8.3A;

　　4. 工作頻率：工頻50Hz;

　　5. 輸出電壓波形畸變率：≤0.5%;

　　6. 允許連續工作時間：額定負載下1min;

　　7. 額定負載下連續運行1min后溫升≤65K;

　　8. 裝置自身品質因數：Q≥40;

　　9. 系統測量精度：有效值1.5級;

　　10. 輸入電源：三相380V電壓，頻率為50Hz;

　　11. 對被試品具有過流、過壓及試品閃絡保護;

　　12. 環境溫度：-150C –40 0C，相對濕度：≤90%RH，海拔高度≤1000米;

　　三、 設備遵循標準

　　GB10229-88 《電抗器》

　　GB1094　　　　　　　　《電力變壓器》

　　GB50150-2006　　　　　《電氣裝置安裝工程電氣設備交接試驗標準》

　　DL/T 596-1996 《電力設備預防性試驗規程》

　　GB1094.1-GB1094.6-96 《外殼防護等級》

　　GB2900　　　　　　　　《電工名詞術語》

　　GB/T16927.1~2-1997　　 《高電壓試驗技術》

　　四、 試驗電源及L、Cx關系表

　　注：Cx為被試品電容量

　　交流工頻耐壓試驗：采用串聯諧振試驗裝置做發電機交流耐壓試驗;

　　五、 系統配置及其參數

　　1. 激勵變壓器50kVA/6kV/50kV /0.4kV 1臺

　　a) 額定容量：50kVA;

　　b) 輸入電壓：400V，單相;

　　c) 輸出電壓：6kV;50kV;

　　d) 結 構：油式

　　e) 重 量：約165kg;

　　f) 額定運行1分鐘后線圈對空氣溫升：≤65K;

　　2. 電動調壓器50kVA/380V/0~430V 1臺

　　a) 額定容量：50kVA;

　　b) 輸入電壓：380V，單相;

　　c) 輸出電壓：0~430V，單相;

　　d) 結 構：單相電動調壓;

　　e) 重 量：約135Kg;

　　3. 諧振操作臺50kVA/380V 1臺

　　a) 額定容量：50kVA;

　　b) 輸入電壓：380V;

　　c) 輸出電壓：0~420V;

　　d) 保護功能：零位、過流、過壓及試品閃絡保護;

　　e) 重 量：約135kg;

　　4. 可調電抗器 500kVA/60kV 1臺

　　a) 額定容量：500KVA;

　　b) 額定電壓：60kV;

　　c) 額定電流：8.3A;

　　d) 可調電感量：16H~30H;

　　e) 品質因數：Q≥40;

　　f) 結 構：油式;

　　g) 數 量：1臺;

　　h) 重 量：約500kg ;

　　5. 分壓器100kV 1臺

　　a) 額定電壓：交直流100kV;

　　b) 測量精度：交流有效值1.5級;

　　c) 介質損耗：tgσ≤0.5%;

　　d) 分 壓 比：1000：1，分壓比誤差：≤1.0%;

　　e) 重 量：約10Kg;

　　6. 整流硅堆0.2A/150kV 1臺

　　f) 額定電壓：150kV;

　　g) 電流：0.2A

　　7. 濾波電容 -100kV/0.01~0.05uF 1臺

　　h) 額定電壓：100kV;

　　i) 額定容量：0.01~0.05uF

　　六、 供貨清單一覽表

　　(一)配置設備一覽表

　　(二)備品備件及相關資料一覽表

　　七、 裝置主要特點及功能

　　1. 反擊過電壓和傳遞過電壓保護：本裝置以妥善的接線方式、完善的保 護環節和能量的逐級吸收，防止反擊過電壓和傳遞過電壓的侵害。經過多年的現場實踐證明，試品在閃絡或擊穿時，可避免成套試驗裝置和在場試驗人員不受過電壓的侵害和威脅。同時也可避免被試品的故障點在閃絡或擊穿后不擴大損傷。

　　2. 體積小，重量輕，安裝、搬運方便，接線簡單，非常適合現場使用人員

　　的操作。

　　3. 調感諧振裝置的主要功能有：

　　(1)電抗器鐵芯間隙直讀功能：

　　本裝置在電抗器上安裝了間隙觀察孔，可直接讀出鐵芯的間隙，以指導操作，另外還安裝了間隙限位開關及指示。

　　(2)耐壓時間到自動降壓功能：

　　耐壓計時采用數顯計時器。且當?shù)竭_(dá)耐壓時間時，系統會自動降壓

　　(3) 零位合閘、零起升壓功能：

　　具有零位限位功能，如果調壓器不在零位，高壓輸出按鈕無法合上，保證系統是從零起升壓。

　　(4) 過流保護功能：

　　系統裝有電磁式過流繼電器，此繼電器抗干擾能力強，動作迅速，避免試品不受過流的損傷。

　　(5) 過壓及被試品閃絡保護功能：

　　本裝置裝用電子式過壓閃絡保護板，避免試品不受過壓和閃絡的侵害，且動作迅速。

　　(6) 各試驗數據實時監測功能：

　　可以對高壓側電壓電流和低壓側的電壓電流進行監測，可以更直觀地了解試驗情況。

　　八、 售后服務

　　1. 該套設備在出廠時，由供需雙方在供方單位完成出廠驗收試驗，經驗收合格后，才允許發貨;在驗收時，并由供方負責對需方的操作人員進行技術培訓工作。

　　2. 供方對提供的所有產品實行保修，保修期為發貨之日起三年時間，保修期內負責免費檢查，零部件的更換。

　　3. 超過三年的產品供方常年負責維修，且只收取維修成本費用。

　　4. 如果供方?jīng)]有以書面形式對本技術協議的條文提出異議，并且得到需方的確認，那么可以認為供方提出的產品和服務等完全符合本協議的要求。

　　5. 在合同簽定之后，需方有權提出因規范、標準或規程等發生變化而產生的補充要求，具體項目由供需雙方共同協調。
