中性點法電容電流測試儀的安全手冊

發布時間:2021-06-01 16:11:46 瀏覽次數:7037

  測量配網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法以及在PT開口三角形加信號等方法,但是,在現場最受歡迎和使用較頻繁的還是使用中性點電容法。

  電容電流測試儀,采用中性點電容法測量配網電容電流該測量,在做好安全措施后,事先設置儀器參數后則無需觸碰操作儀器,使這項工作變得安全、簡單、快捷,且測試結果準確、穩定、可靠。

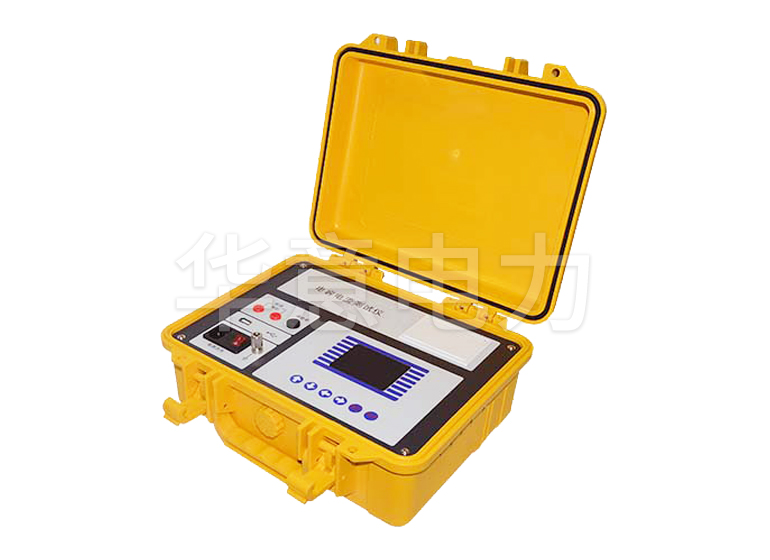

全自動電容電流測試儀

  中性點法電容電流測試儀的安全手冊:

  測量時操作絕緣棒人員應帶絕緣手套、穿絕緣靴!

  絕緣棒碰觸變壓器中性點時間應盡可能短,在讀數完畢后立即斷開,讀表人員宜站在絕緣墊上

  保護間隙F放電電壓要低于CN的額定電壓,在系統中性點無過電壓時不應動作。

  (1)外加電容C可以按估算電網電容的1/3至3倍值分為幾檔來選定,以便進行重復測量,電容器的額定電壓應在1kV以上。

  (2)外如直接用電壓表測量電壓,除量程應滿足要求外,還要求選用高內阻的,不宜使用內阻低、0.2級或更精密的電壓表,也不宜采用磁電式電壓表或真空管電壓表。

  (3)外測量工作應在天氣良好無大風情況下進行,以免系統發生單相接地后中性點產生高電壓帶來危險。

  (4)外電纜饋電系統一般不對稱電壓很低,為提高系統電容測量精度,要求有較高的不對稱電壓值,為此可在一相上接入電容器或斷開一相電纜,其容量能使不對稱電壓提高到2%相電壓,不過最后應當從計算出的系統對地電容中減去或加上這一部分電容。

  例如,某一10kV電纜饋電系統估算的電容電流為100A,造成人不對稱電壓為2%相電壓的電容電流

  IC≈100×2%=2A

  為此可選表2-5中截面95mm2,6km長具有電容電流等于6A的三相備用用電纜,使其一相斷開(具有2A電流),即可滿足要求。

  (5)外對沒有中性點的電網可以利用連接組標號為Y·d11的配電變壓器人為構成臨時的中性點,然后應用中性點外加電容法確定電網電容電流。

  (6)外在直饋送電系統中,如選擇發電機中性點應用外加電容法時,要考慮電機3倍次數諧波對不對稱電壓的影響;

  在測量中發電機的零序保護也要暫時退出,以免電機中性點接入CN后過大的電流使保護誤動。
