PT開口三角電容電流測試儀的工作原理及其應用

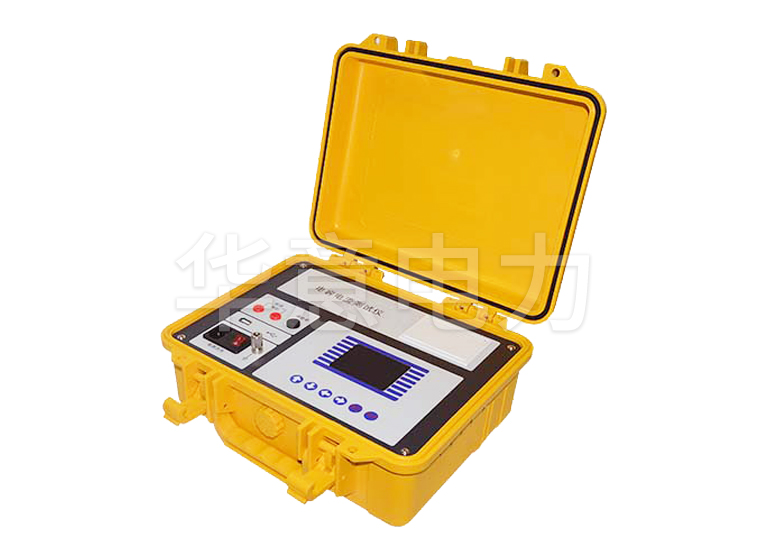

　　PT開口三角電容電流測試儀的操作簡便，采用大屏幕液晶顯示的同時體積小重量輕，因便于攜帶進行戶外作業和測試速度快數據準確性高而有效地提高了工作效率，受到了眾多電容電流測試者的青睞。下面小編將為大家介紹這種測試儀。

　　PT開口三角電容電流測試儀的工作原理

　　從PT開口三角L，N注入一個異頻電流(非50Hz交流電流，為了避開工頻電流的干擾)，這樣在PT高壓側就感應到一個按變比減小的電流，此電流為零序電流，其在三相的大小和方向相同，因此他在電源側和負荷側均不能流通，只能通過PT和對地電容形成回路，這樣就可以根據簡化了的物理模型建立相應的數學運算，通過檢測信號就可以測量出三相對地電容3Co,在根據公式就可以算出系統的電容電流。

　　PT開口三角電容電流測試儀的應用

　　目前，我國配電系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，配電網的故障很大程度是由于線路單相接地時電容過大而無法自行息弧引起的。

　　因此，我國的電力規程DL/T 620-1997規定當：3-10KV不直接連接發電機的系統和35、66KV系統，當單相接地電容電流不超過下列數值時，應采用不接地方式;當超過下列數值又需要在接地故障條件下運行時，應采用消弧線圈接地方式。

　　(1)3-10KV鋼筋混凝土貨金屬桿塔的架空線路構成的系統和35、66KV系統，10A;

　　(2)3-10KV非鋼筋混凝土和金屬桿塔的架空線路構成的系統，當電壓為 3KV和6KV時，30A;10KV時，20A;3-10KV電纜線路構成的系統，30A。應裝設消弧線圈以補償電容電流，這就要求對配網的電容電流進行測量以做決定。

　　另外，配電網的對地電容和PT的參數會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量配電網的對地電容值。傳統的測量配網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。

　　以上小編從電容電流測試儀的工作原理以及實際應用兩個方面為大家介紹了這種產皮，相信大家一定對它有了基本的了解。還值得一提的是，若測量時系統有單相接地故障發生，也不會損壞PT和電容電流測試儀哦。
