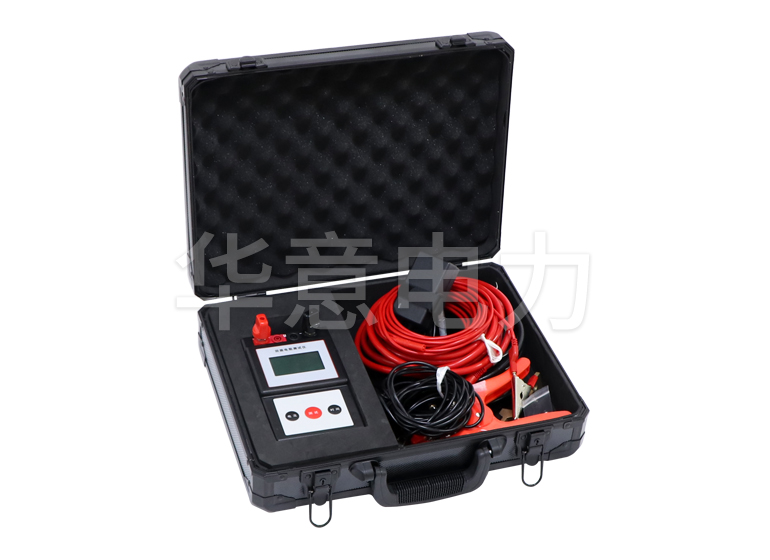

手持回路電阻測試儀接線及測量步驟

　　1、按四線測量法，用專用測試線(電壓測試線和電流輸出線)將被試品連接至手持回路電阻測試儀。

　　2、關機狀態下短按按鍵，液晶背光亮，顯示歷史記錄序號，緊接著顯示歷史記錄電阻值，顯示時間 10 秒;在 10 秒內短按按鍵，可以按時間倒序查詢前 100 次的電阻測量值(查詢保持時間 10 秒)。

　　3、關機或歷史記錄查詢狀態下長按測量按鍵，蜂鳴器長鳴一次，手持回路電阻測試儀開機，進入開機畫面。

　　4、開機后默認測試狀態為 50A 電流測試 1s，短按時間按鍵和電流按鍵可以切換時間檔位和電流檔位，短按測量按鍵，蜂鳴器長鳴一次，液晶顯示“正在測量”，按設定測量電流和測量時間測量一次，測量結束蜂鳴器長鳴一次，液晶顯示電阻值。

　　5、在時間檔位為 1s 時，雙擊測量按鍵可以切換手動模式和自動模式，液晶顯示“自動”，測量期間蜂鳴器會持續短鳴，長鳴一次，測量一次。自動測量 3 次后自動退出，液晶顯示“手動”。

　　6、開機非測量狀態下長按按鍵，蜂鳴器長鳴至按鍵松開，進入關機畫面，手持回路電阻測試儀關機。

　　手持回路電阻測試儀測試過程注意事項

　　由于手持回路電阻測試儀內部采用大容量功率型電池作為儲能元件，因此在使用過程中，尤其是測試完成后應注意以下幾點：

　　1) 使用手持回路電阻測試儀過程中應輕拿輕放，不可撞擊、倒放或放置重物在儀器上面;

　　2) 在每次使用手持回路電阻測試儀前(前往現場之前)，應先確保儀器電池電量充足，以防電池電量不足，影響測試進度;

　　3) 請嚴格按照使用說明書的測試步驟進行各項操作;

　　4) 連接或拆卸測試線前，必須確保設備處于關機狀態;

　　5) 電壓線不要直接連接在電流測試線上，否則測量結果將計入電流測試線的電阻和電流測試線與變壓器端子的接觸電阻;

　　6) 在測試過程中如需停機，請單擊測試按鍵。

　　7) 測試完成后，手持回路電阻測試儀有 6s 冷卻時間，期間單擊測量按鍵蜂鳴器短促鳴叫兩聲;

　　8) 測試完成后整理好功率線和測試線，并將儀器和線裝入線箱以免遺失。

　　手持回路電阻測試儀故障信息

　　手持回路電阻測試儀發生故障時，儀器會迅速停機，同時液晶屏幕上會顯示具體故障代碼，對于低電量故障，表示此時電池電量將耗盡，此故障不可以恢復，需要盡快充電，接線故障只需重新接好線即可恢復，對于其他故障，排除故障后建議關機重啟。

　　表 3 故障信息屏幕顯示

　　手持回路電阻測試儀查看歷史測試記錄

　　手持回路電阻測試儀在關機時會自動存儲最大 100 條歷史記錄。關機狀態下，單擊測試按鍵，先顯示歷史記錄序號，再顯示最新一條歷史記錄，再次單擊顯示下一條歷史記錄。
