便攜式三相電能質量分析儀結構外觀

發布時間:2021-06-10 15:24:15 瀏覽次數:6985

  便攜式三相電能質量分析儀結構外觀

  便攜式三相電能質量分析儀外型尺寸及端子布置

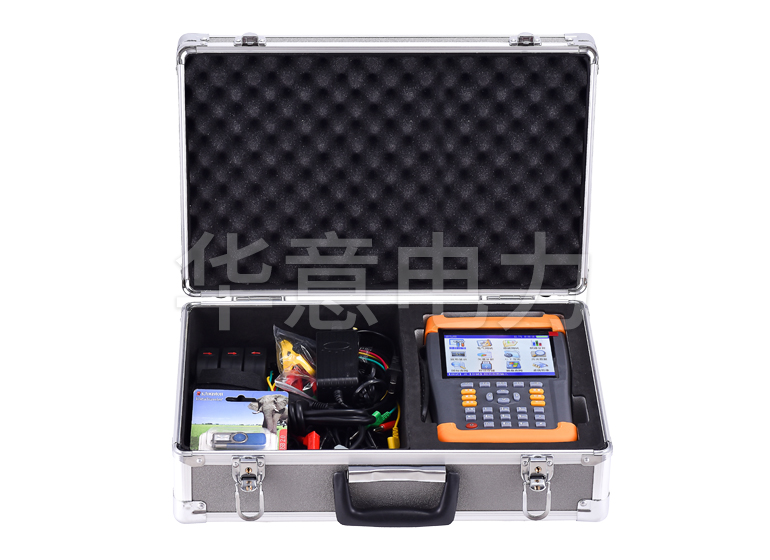

  便攜式三相電能質量分析儀外觀如圖:

SMG7000 便攜式三相電能質量分析儀

  便攜式三相電能質量分析儀正面上方是液晶顯示器,下方是按鍵區,頂端為接線部分,右側為其它端口(通訊、充電、USB)區域。

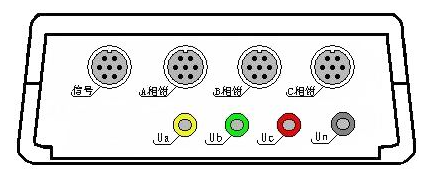

  頂端接線端子區如圖所示:

便攜式三相電能質量分析儀正面上方

  包括:電壓輸入端子UA、UB、UC、UN;鉗形電流互感器接口(A相鉗、B相鉗、C相鉗);信號接口(保留功能)。

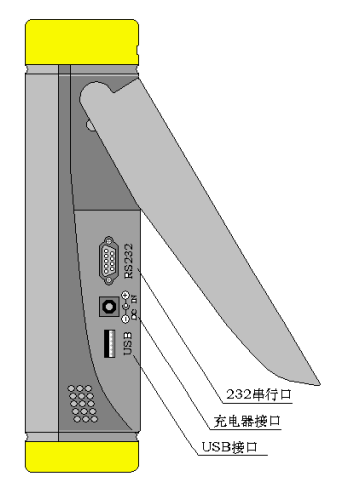

  便攜式三相電能質量分析儀的右側視圖如下圖,在后支架打開時,可露出下部的其他接口部分,包括以下三部分:

  ? 232串行口(用于上傳保存的數據至計算機);同時還可用來更新程序;注意:本接口與電腦的連接必須用隨機配備的專用通訊電纜,普通串口線不適合本接口的使用。

  ? 充電器接口,用于連接充電器,當儀器電量不足時將充電器接到此接口給儀器進行充電。

  ? USB接口,通過專用數據線可連接電腦,將儀器內存儲卡做為大容量存儲器使用。側面圖見下圖。

便攜式三相電能質量分析儀側面圖

  ? 儀器的外包裝箱外型尺寸,如下圖所示:

便攜式三相電能質量分析儀外箱尺寸圖
