接地電阻測試儀在電力測試領域運用廣泛，下面我們一起來了解一下防雷工程接地電阻測試儀的作用。

　　一、防雷工程接地電阻測試儀的作用

　　1.測量大型接地網接地阻抗、接地電阻、接地電抗;

　　2.測量大型接地網場區地表電位梯度;

　　3.測量大型接地網接觸電位差、接觸電壓、跨步電位差、跨步電壓;

　　4.測量大型接地網轉移電位;

　　5.測量接地引下線導通電阻;

　　6.測量土壤電阻率

　　二、防雷工程接地電阻測試儀技術參數

　　1.使用條件

　　環境溫度:0℃~+45℃

　　相對濕度:≤85%RH

　　2.測量范圍及恒流值(有效值)

　　電阻:0~2Ω(10mA)，2~20Ω(10mA)，20~200Ω(1mA)

　　電壓:AC 0~20V

　　3.測量精度及分辨率

　　精度:0~0.2Ω≤±3%±1d

　　0.2Ω~200Ω≤±1.5%±1d

　　1~20V≤±3%±1d

　　分辨率:0.001Ω、0.01Ω、0.1Ω、0.01V

　　4.輔助接地電阻及地電壓引起的測量誤差

　　允許輔助接地電阻RC(C1與C2之間)<1.8kΩ;

　　RP(P1與P2之間)<40kΩ誤差≤±5%

　　允許地電壓≤5V(工頻有效值)誤差≤±5%

　　5.電源及功耗

　　大功率損耗≤2W

　　電源:6.8V~9V(6節5鎘鎳可充電電池)，外接220V交流電源充電。

　　體積:220mm×200mm×105mm

　　重量:≤1.4kg

　　三、防雷工程接地電阻測試儀使用方法

　　多點接地系統

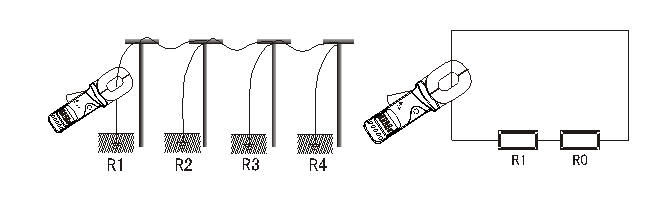

　　對多點接地系統(例如輸電系統桿塔接地、通信電纜接地系統、某些建筑物等)，它們通過架空地線(通信電纜的屏蔽層)連接，組成了接地系統。見下圖。當用鉗表測量時，其等效電路如下：　　

　　R0為所有其它桿塔的接地電阻并聯后的等效電阻。

　　雖然，從嚴格的接地理論來說，由于有所謂的“互電阻”的存在，R0并不是通常的電工學意義上的并聯值，但是，由于每一個桿塔的接地半球比起桿塔之間的距離要小得多，而且畢竟接地點數量很大，R0要比R1小得多。因此，可以從工程角度有理由地假設R0=0。這樣，我們所測的電阻就應該是R1了。

　　以上就是防雷工程接地電阻測試儀的作用，希望能幫助更多電力測試人員認識此設備，提高大家的測試效率。
