華意電力專業生產地下電纜故障定位儀，接下來為大家分享電纜故障測試儀多脈沖測試波形與故障距離計算。

1．加沖擊高壓先進行試測。如加沖擊高壓后測得的波形仍如圖所示波形，即上下兩波形完全一樣。兩回波脈沖的極性與發射脈沖的極性一致，游標定位顯示的是電纜全長，說明故障點未被高壓擊穿。須重新按“采樣”鍵，并升高沖擊電壓。一邊升高沖擊電壓，一邊進行采樣和屏幕監視。并同時調節 “輸入振幅”電位器，直到看見屏幕上面的波形出現與發射脈沖極性相反的回波脈沖為止。這時屏幕顯示的測試波形應該是最終采樣結果。可以進行“波形操作”了。

2．按熒屏下方模塊中的“展寬”或“壓縮”鍵，使測試的波形寬度比較適合故障距離的判讀。然后，按“↑、↓、←\、→a”鍵，將上下兩波形重疊。可以看出，故障回波前的那部分重疊較好，故障回波后的波形部分有明顯的發散。波形操作結果應如圖所示。

最終采樣結果界面

3．移動測量光標判讀故障距離。在顯示屏右邊上有“起點” 、“終點”和相應的光標左右快移與慢移的相關鍵。按“起點” 、“終點”鍵時屏幕按鍵顯示的是起點，則按左右光標移動鍵時起點光標在移動，否則按左右光標移動鍵時終點光標在移動。總可以將兩條光標移到起始波形和回波的拐點。

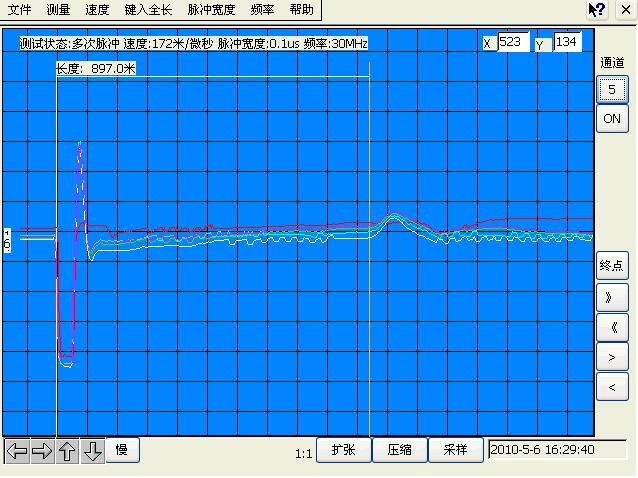

在完成上述操作后，兩光標間顯示的數字即為故障點到測試端的距離。其最終測試結果界面如圖所示。

最終測試結果顯示界面

4．測試完畢后，如果操作者認為此次測試結果有保留價值，可使用數據“保存”和保存屏幕功能，具體操作見菜單操作介紹。

注：多脈沖法測試的操作技巧：

盡管多脈沖法測試波形極易判斷、準確性也較高，但要獲得一個較為理想、方便判讀的波形還需掌握一定的技巧才能應用自如。

現場按多脈沖法接好線路后，第一次施加沖擊高壓往往得不到較為理想的測試波形，只能算是一次試測。因為事前并不知道故障的距離，故障點的抗電強度也不清楚。如果沖擊電壓加得不夠高，故障點沒有被沖擊高壓擊穿產生電弧，是采集不到故障回波的。必須提高沖擊電壓直到看到故障回波為止。

由于在多脈沖法測試過程中，高壓設備與故障電纜之間串有“多脈沖產生器”，實際加到電纜故障相上的沖擊高壓比高壓發生器輸出的電壓低一些。如果高壓發生器的輸出電壓已經達到35KV，故障點還未被擊穿，此時應更換測試方法。將多脈沖法測試改為沖擊高壓閃絡法，利用傳統的電流取樣法進行測試。
