交直流分壓器測試原理
發布時間：2021-07-29 17:07:42
瀏覽次數：4123
華意電力專業生產FRC 交直流阻容分壓器，接下來為大家分享交直流分壓器測試原理。

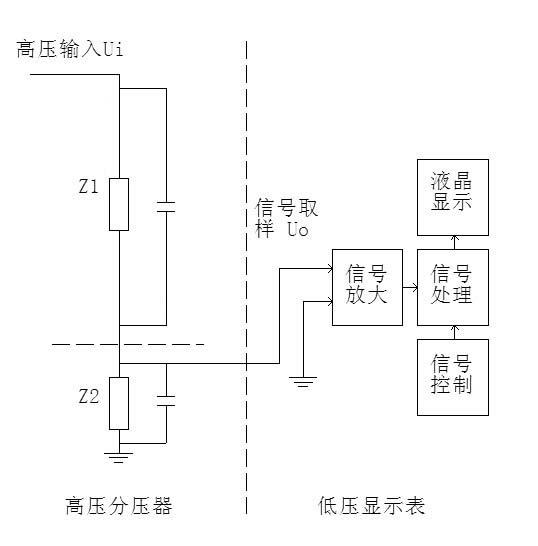

測量原理圖
交直流數字分壓器采用阻容分壓法測量高壓交直流，如圖1所示。左側是高壓部分，采用阻容分壓電路，由阻抗Z1和Z2兩部分組成。高壓Ui從上端均壓球處輸入，從阻抗Z2處輸出低壓取樣信號Uo；右側是低壓顯示表，用于處理低壓取樣信號Uo。低壓取樣信號Uo經整流濾波放大處理后送入低壓顯示表顯示。高壓Ui和Uo關系式如公式（1）所示：
