電纜故障波速設置及數據參考
發布時間：2022-02-25 17:14:53
瀏覽次數：5832
什么是波速
首先要知道什么是波速，波速是指單位時間內一定的振動狀態所傳播的距離，由于波的某一振動狀態總是與某一相值相聯系，或者說單位時間內某種一定的振動相所傳播的距離，稱為波速，單位c，國際單位是米/秒，符號為m/s。
影響波速因素
影響電纜中波速的因素有導體的電導率、絕緣和土壤狀況等，另外脈沖波形中含有多種頻率成份，不同的頻率其傳播速度及衰減情況都不同，頻率越高，其傳播速度越快，衰減也越嚴重。

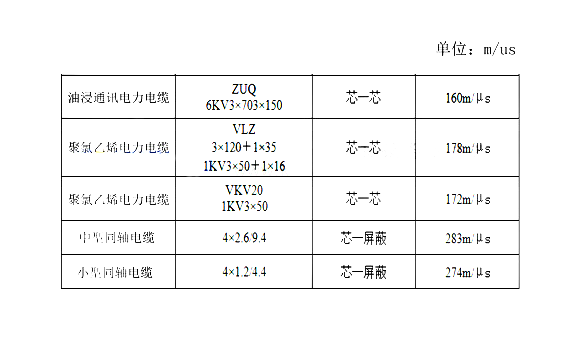

常用電纜線的傳播速度表
波速表的依據來源于測量經驗，僅供參考。
在電纜線路中脈沖波的波速與電纜導體的材料和截面無關。
經驗證明，在現場使用電纜故障測試儀測量電纜的全長或者故障距離點時，采用172m/us的傳播速率是有效的，架空線路相對誤差不超過3米，地埋電纜不超過1.3米。
測試注意事項
需要注意用波速測量輸電線路的故障距離，僅限于10kv及以上的電纜并且線路中沒有分支節點，分支節點反饋到波形中是一個阻抗節點，影響對距離的準確判斷。
利用電磁原理測量電纜具有很多的不確定因素，以上信息僅供參考，測量中應結合實際情況設置波速，必要時，可用‘反向推導’法核定實際波速。
