變壓器直流電阻測試目的：

　　1、檢查繞組接頭的焊接質量，繞組是否有匝間短路；

　　2、有載分接開關各位置觸點是否良好，分接開關實際位置與指示位置是否一致；

　　3、出線是否斷線；

　　4、對于三相電力變壓器，根據試驗結果計算其三相直流電阻的不平衡率，判斷是否符合設計或相關標準

　　變壓器直流電阻用直流電阻測試儀測量

　　測量直流電阻是變壓器測試中的一個重要項目。通過測量直流電阻，可以檢查設備的導電電路是否存在接觸不良、焊接不良、線圈故障、接線錯誤等缺陷。在中小型變壓器的實際測量中，多采用直流電橋法。當被測線圈的電阻值大于1Ω時，一般用單臂電橋測量，電阻值小于1Ω時，用雙臂電橋測量。采用雙臂橋接線時，橋的電位樁頭應靠近被測電阻，電流樁頭應接電位樁頭。

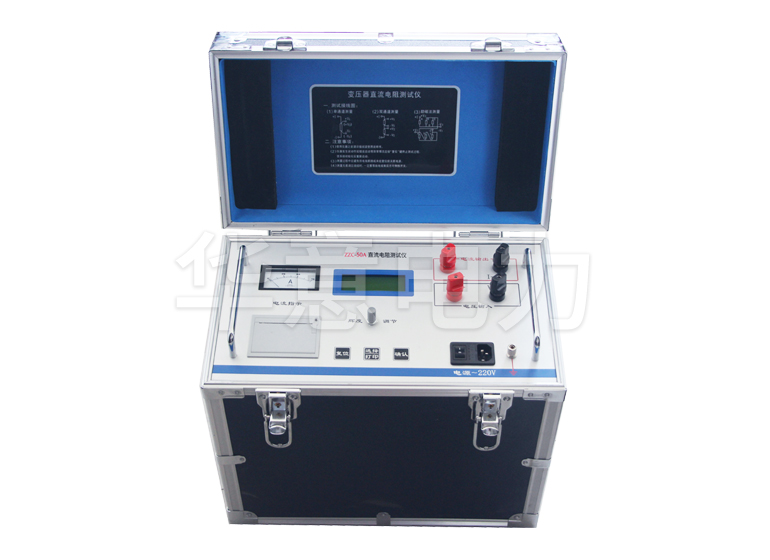

　　測量前應估算出被測線圈的電阻值，將直流電阻測試儀的電橋比旋鈕置于適當位置，將未測線圈短接接地，然后接通電源開關。充電。供電充足后，按下振鏡開關，快速調整測量臂，使電流檢測儀指針向振鏡刻度中間零線移動，微調至指針穩定，記錄電阻停在零位時的值。此時被測線圈的電阻值=乘數×測量臂的電阻值。測量完成后，先打開振鏡按鈕，然后松開電源開關。在通常情況下，用傳統的方法(電橋法和壓降法)測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了10A直流電阻快速測試儀(以下簡稱直阻儀)。10A直流電阻測試儀采用全新電源技術，具有性能穩定，測量迅速、體積小巧、使用方便、測量精度高，數據重復性好等特點。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。

　　在測量過程中，除嚴格遵守電氣安全規程和設備試驗規程外，還應注意以下幾點：

　　1）當線圈溫度穩定時，變壓器油箱上下溫差不超過3℃；

　　2）由于變壓器線圈的電感，測量時充電電流不穩定。需要在電流穩定后進行計數，必要時縮短充電時間；

　　3)  應盡可能降低測試電路中導體的接觸電阻。運行中的變壓器分接接頭常受油膜等污物的影響，使接觸不良。一般需要多切換幾次再測量，以免誤判；

　　4)  測量變壓器低壓側時，所有人員應與高壓側保持安全距離；

　　5）在測試過程中，測試線夾必須固定牢固。其中一臺大型變壓器在測試時電流較大，如果接線不夠可靠，很容易產生電弧；其次，如果在測試過程中夾具掉落，很容易損壞儀器（高壓）。

　　6）變壓器直流電阻測試儀在運輸、儲存和工作過程中，應避免強烈振動、陽光直射和磁場。存放和保管儀器時，應注意環境溫度和濕度。應放置在干燥、通風、無腐蝕性氣體的地方。不允許受潮、雨、日光影響。使用時應小心處理。

        以上就是華意電力對直流電阻測試儀的介紹，如果您還有更多想要了解的，歡迎在線或來電咨詢。
