如何測量電力電流互感器的極性
1.直流法
使用1.5~3V的干電池，其正極接變壓器初級線圈L1，L2接負極。變壓器二次側K1接毫安表正極，負極接K2。連接好電線后，將 K 連接到毫安表。指針為正偏，毫安表指針打開后為負偏，說明變壓器接電池正極的端子和接毫安表正極的端子極性相同，即L1和K1同極性，即互感。該器件為減法極性。如果指針擺動與上述相反，則為正極性。
2.通訊方式
用導線將電源電流互感器的初級和次級線圈的L2和次級側K2連接起來，在次級側施加1～5V（范圍較小）的交流電壓，測量U2和U3的電壓用電壓表低于 10V。如果 U3=U1-U2，則該值為負極性。U3=U1 U2 為正極性。
注意：在測試過程中，盡量使輸入電壓盡可能低，以免電流過大損壞線圈。為使讀數清晰，電壓表應盡量選小。當電流轉換比在 5 以下時，使用交流法測量電流轉換比相對簡單準確。不要用這種方法測量10個以上的變壓器，因為U2的值小于U3和U1的值，電壓表的讀數不容易區分大小，所以在使用過程中很難區分測量，一般不適合用這種方法測量極性。

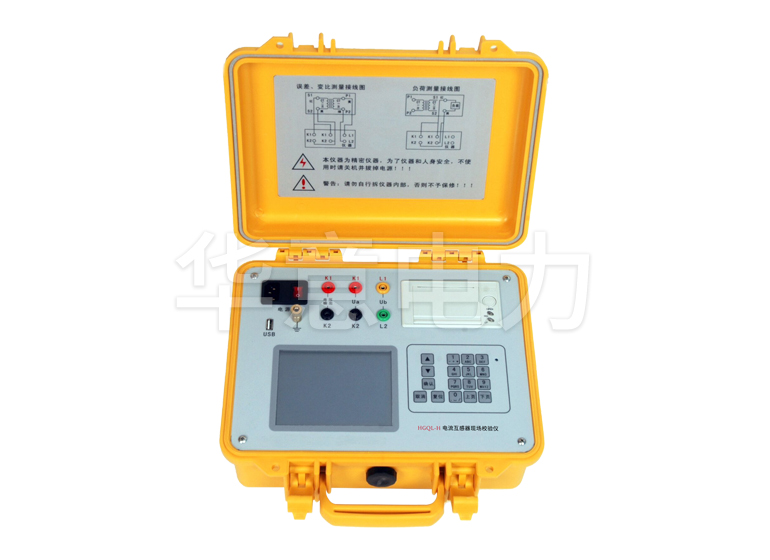

3.儀器方法
一般變壓器校驗儀都有極性指示器。在測量電力電流互感器的誤差之前，儀器可以提前檢查極性。若指示燈無指示，則說明被測電力電流互感器極性正確（負極性）。
