感應耐壓和工頻耐壓的介紹
發布時間：2022-05-30 00:24:42
瀏覽次數：4367
在電力系統中，感應耐壓是考核變壓器、電抗器和電壓互感器等電氣設備絕緣強度的一項重要功能測試，在DL/T474.4-2006《現場絕緣試驗實施導則》中明確規定互感器、變壓器除了做主絕緣之外，還應該對互感器、變壓器的匝間、層間、斷間等縱絕緣的絕緣性能試驗，可以有效檢查繞組線圈的完好性!
感應耐壓試驗方法

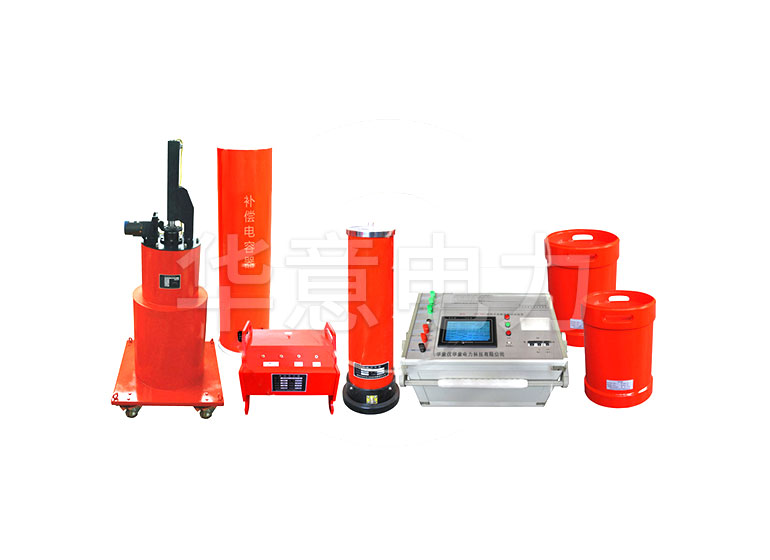

感應耐壓不同于工頻耐壓，工頻耐壓是在一次側施加工頻高壓，而感應耐壓是在變壓器或者互感器的低壓側施加比額定電壓高一定倍數的倍頻電壓，依靠變壓器自身的電磁感應在高壓繞組上得到所需的試驗電壓來檢驗變壓器的縱絕緣性能，特別是對中性點分級絕緣的變壓器，由于不能采用外施高壓進行工頻交流耐壓試驗，其主絕緣和縱絕緣均由感應耐壓試驗來考核，感應耐壓的測量應使用符合國家標準的電子式多倍頻發生器或者是簡易版的三倍頻電源發生器進行測量。
工頻耐壓
感應耐壓與工頻耐壓的區別
工頻交流耐壓試驗只檢查了繞組主絕緣的電氣強度，即高壓、中壓、低壓繞組間和對油箱、鐵芯、外殼等接地部分的絕緣，而感應耐壓是檢查匝間、層間、斷間等縱絕緣的絕緣性能試驗，它們之間是相互補充，但不可相互代替的功能。
