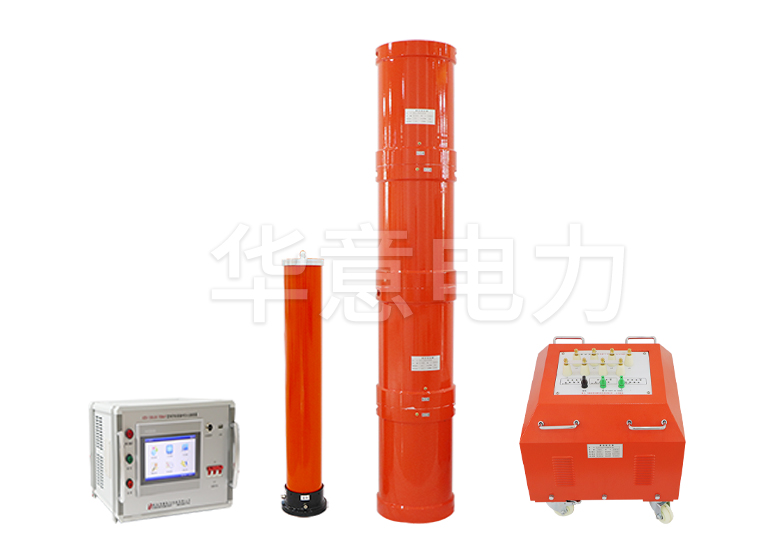

串聯諧振電抗器也叫電感器，一個導體通電時就會在其所占據的一定空間范圍產生磁場，所以所有能載流的電導體都有一般意義上的感性。然而通電長直導體的電感較小，所產生的磁場不強，因此實際的電抗器是導線繞成螺線管形式，稱空心電抗器；有時為了讓這只螺線管具有更大的電感，便在螺線管中插入鐵心，稱鐵心電抗器。電抗分為感抗和容抗，比較科學的歸類是感抗器（電感器）和容抗器（電容器）統稱為電抗器，然而由于過去先有了電感器，并且被稱謂電抗器，所以現在人們所說的電容器就是容抗器，而電抗器專指電感器。

　　電抗器分類

　　電抗分為感抗和容抗，比較科學的歸類是感抗器（電感器）和容抗器（電容器）統稱為電抗器，然而由于過去先有了電感器，并且被稱謂電抗器，所以現在人們所說的電容器就是容抗器，而電抗器專指電感器。在電子電路常叫電感器，在電力系統中常叫電抗器。

　　依靠線圈的感抗阻礙電流變化的電器。按用途分為7種：1、限流電抗器。串聯于電力電路中，以限制短路電流的數值。2、并聯電抗器。一般接在超高壓輸電線的末端和地之間，起無功補償作用。3、通信電抗器。又稱阻波器。串聯在兼作通信線路用的輸電線路中，用以阻擋載波信號，使之進入接收設備。4、消弧電抗器，又稱消弧線圈。接于三相變壓器的中性點與地之間，用以在三相電網的一相接地時供給電感性電流，以補償流過接地點的電容性電流，使電弧不易起燃，從而消除由于電弧多次重燃引起的過電壓。5、濾波電抗器。用于整流電路中減少竹流電流上紋波的幅值；也可與電容器構成對某種頻率能發生共振的電路，以消除電力電路某次諧波的電壓或電流。6、電爐電抗器。與電爐變壓器串聯，限制其短路電流。7、起動電抗器。與電動機串聯，限制其起動電流。

　　電抗器用途

　　1、講到電抗器，實質上是一個無導磁材料的空心線圈。它可以根據需要，布置為垂直、水平和品字形三種裝配形式。在電力系統發生短路時，會產生數值很大的短路電流。如果不加以限制，要保持電氣設備的動態穩定和熱穩定是非常困難的。因此，為了滿足某些斷路器遮斷容量的要求，常在出線斷路器處串聯電抗器，增大短路阻抗，限制短路電流。

　　2、電抗器的用途具體可分為：限流電抗器、濾波電抗器、平波電抗器、功率因數補償電抗器、串聯電抗器、平衡電抗器、接地電抗器、消弧線圈、進線電抗器、出線電抗器、飽和電抗器、自飽和電抗器、可變電抗器（可調電抗器、可控電抗器）、軛流電抗器、串聯諧振電抗器、并聯諧振電抗器等。

　　電抗器作為無功補償手段，在電力系統中是不可缺少的。

　　限流電抗器：限流電抗器一般用于配電線路。從同一母線引出的分支饋線上往往串有限流電抗器，以限制饋線的短路電流，并維持母線電壓，不致因饋線短路而致過低，我們煤礦向井下供電的輸出線上就串有電抗器。

　　另外我們煤礦的提升系統直流電機的整流輸出回路也串有電抗器，這種電抗器是平波電抗器，因為整流電路的脈波數總是有限的，在輸出的整直電壓中總是有紋波的，這種紋波往往是有害的，需要由平波電抗器加以抑制，使輸出的直流接近于理想直流，這在晶閘管整流電氣傳動中是比不可少的，有時還要有兩個電抗器并聯后再串進直流回路。再者我們的中央風井的抽風異步電機，由于電機功率比較大，6kV/1250kW，啟動電流大，對網絡電壓影響在電機啟動時，轉子電流頻率fz最大，Rf與Xd最大，電動機可以獲得較大起動轉矩，啟動后，隨著轉速的提高轉子電流頻率逐漸降低，Rf和Xf都自動減小，近似地得到恒轉矩特性，實現了電動機的無級啟動，啟動完畢后，短路切除。
