串聯諧振的頻率和電流要怎么計算

發布時間:2022-08-18 15:28:41 瀏覽次數:4556

  目前我們常見的交流試驗裝置分為三種:

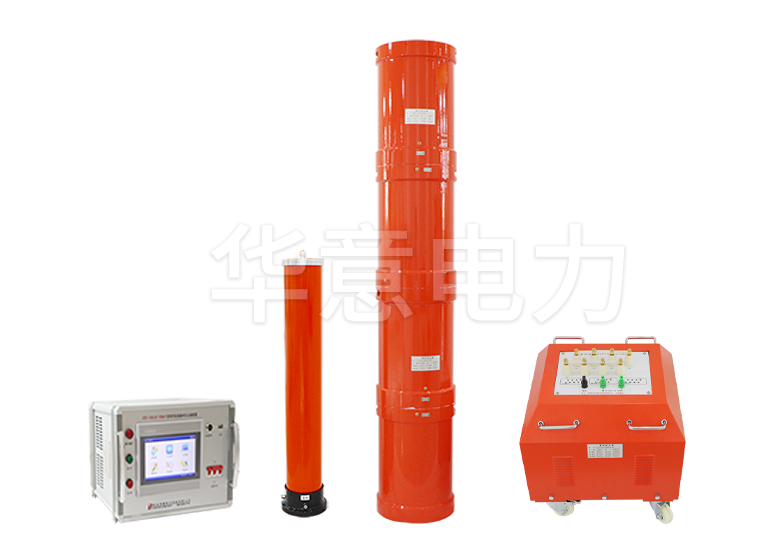

  工頻交流耐壓裝置,.調感式串聯諧振耐壓裝置,調頻式串聯諧振耐壓試驗裝置。


  工頻交流耐壓裝置由于體積龐大笨重,現場已很少使用,只有在10kV電壓等級電氣設備耐壓試驗時使用。調感式因為其采用可調的鐵芯氣隙電抗器,缺點是噪音大、結構復雜、設備笨重所以也被舍棄。IEC517和GB7674認為試驗頻率在10-300Hz范圍內與工頻電壓試驗基本等效,所以目前國內外大多采用了調頻式(變頻電源)串聯諧振耐壓裝置。


  f=1/2π√IC


  在試驗時,我們選擇自動試驗時,設置好試驗頻率范圍、試驗電壓、電壓變化步長、勵磁變變比、分壓器變比、試驗時間等參數即可點擊開始試驗,自動找頻,尋找諧振頻率,當設備找到諧振頻率時,開始自動升壓至目標試驗電壓,達到目標電壓后計時開始,時間到則自動降壓停機。


  當我們采用手動試驗時,就要利用上面的公式先初步計算出頻率,然后手動升壓。


  例如:某項耐壓時,已知我們采用的某公司的電抗器的電感L=120H,測得電容C=2.253uF(或者按照廠家提供的參數估算,大概0.3755uF/km),利用上述公式我們計算出f≈9.68Hz,該試驗頻率超出了我們的試驗設備最低頻率輸出(10-300Hz),我們需要并聯一臺電抗器L=60H,這是重新計算后得出f=13.69,滿足設備輸出范圍。


  試驗電流計算:


  I=2πfcu/1000


  試驗電壓52kV,由上式計算得出試驗電流I=10.8A。
