1、35kV，630mm2及以下，6km電纜進行交流具有耐壓性能試驗，電容量≤1.519μF，試驗工作頻率為30-300Hz，試驗系統電壓52kV。

　　頻率取35Hz試驗工作電流 I=2πfCU試=2π×40×1.519×10-6×52×103=17.3A相應電抗器L的電感量=1/ω2CL=13.6H

　　2、110kV，1000mm2及以下，5km電纜進行交流具有耐壓性能試驗，電容量≤1.325μF，試驗工作頻率為30-300Hz，試驗系統電壓128kV。

　　頻率取35Hz測試電流I =2πfCU測試=2π×35×1.325×10-6×128×103 = 37A

　　對應一個電抗器進行電感量 L=1/ω2C=15.6H

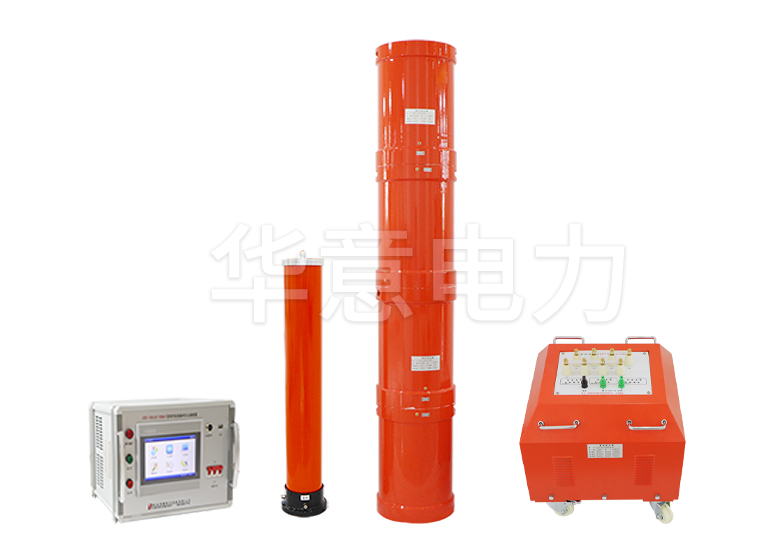

　　變頻串聯諧振裝置

　　1600mm2及以下，電纜交流電壓測試2公里，電容≤0.408μF，測試頻率為30-300Hz，測試電壓216頻率取35Hz試驗工作電流 I=2πfCU試=2π×35×0.36×10-6×216×103=19.3A對應一個電抗器進行電感量 L=1/ω2C=50.7H

　　根據上述項目的試驗電壓，電流，頻率和電感量，設計4個電抗器。 如果上述試驗要求和目的是串聯或與四個反應器組合并聯完成的，則單個反應器kVA/130kV/10A/60H為1300

　　驗證：1、35kV，630mm2及以下，6km電纜進行交流具有耐壓性能試驗，電容量≤1.519μF，試驗工作頻率為30-300Hz，試驗系統電壓52kV。

　　要點：使用一個電抗器四節并聯,此時通過電感量為60/4=15H

　　此組合進行電流為4*10=40A，此組合理論諧振控制高壓系統輸出為130kV。

　　測試頻率f = 1 /2π√LC= 1 /（2×3.14××√151.519×10-6）= 33.3Hz

　　試驗工作電流 I=2πfCU試=2π×33.3×1.519×10-6×52×103=16.5A

　　驗證：2、110kV，1000mm2及以下，5km電纜進行交流具有耐壓性能試驗，電容量≤1.325μF，試驗工作頻率為30-300Hz，試驗系統電壓128kV。

　　要點：使用一個電抗器四節并聯,此時通過電感量為60/4=15H

　　此組合進行電流為4*10=40A，此組合理論諧振控制高壓系統輸出為130kV。

　　試驗頻率f=1/2π√LC=1/（2×3.14×√15×1.325×10-6）=35.7hz

　　試驗工作電流 I=2πfCU試=2π×35.7×1.325×10-6×128×103=38A

　　驗證：3、220kV，1600mm2及以下，2km電纜進行交流具有耐壓性能試驗，電容量≤0.408μF，試驗工作頻率為30-300Hz，試驗系統電壓216kV。

　　要點：使用一個電抗器四節兩串兩組進行并聯,此時通過電感量為（60*2）/2=60H

　　此組合進行電流為2*10=20A，此組合理論諧振控制高壓系統輸出為260kV。

　　測試頻率f=1/2πf=LC=1/(2×3.14f=60×0.408，10-6)32.2Hz

　　試驗工作電流 I=2πfCU試=2π×32.2×0.408×10-6×216×103=17.8A

　　總結:裝置系統容量可以定為5200kVA/520kV;四節電抗器，電抗器單節為1300kVA/130kV/10A/60H通過進行組合方式使用能滿足企業上述被試品的試驗設計要求。

        以上就是華意電力對串聯諧振容量計算的介紹了，如果您還有其他想要了解的，歡迎在線或來電咨詢我司，我司有專業的技術經理竭誠為您服務。
