回路電阻測試儀原理是什么,如何正確使用
發布時間：2023-12-28 10:04:34
瀏覽次數：1682

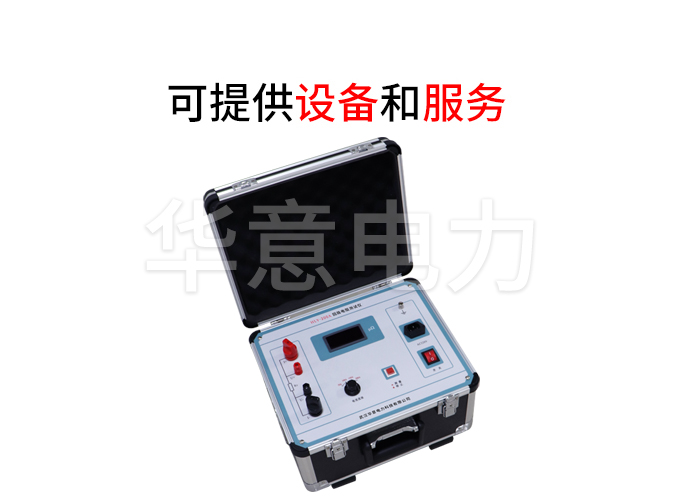

回路電阻測試儀是一種用于開關控制設備的接觸電阻、回路電阻測量的專用儀器，它的原理主要基于歐姆定律。在測量時，回路電阻測試儀會由高頻開關電源輸出100A或更大的電流，施加于被測電阻的兩個端鈕之間，通過采樣電路采集電流流過被測電阻所產生的壓降模擬信號，然后經前置放大器放大，再由A/D轉換器將模擬信號轉換成數字信號。此外，回路電阻測試儀采用了高可靠性的大功率集成電路，由直流恒流源、前置放大器、A/D轉換器、指示裝置等部分組成。
在使用回路電阻測試儀時，首先要將回路電阻測試儀的測試夾分別夾在被測設備的兩端，確保夾子接觸良好，電極片緊貼被測表面。然后按下測試按鈕，觀察測試儀的顯示屏，等待一段時間（通常為10秒）后讀取顯示的電阻值。如果測試結果顯示過大或過小，可以調整測試電流檔位重新測量。同時，還要按四線測量法，用專用測試線將被試品連接至儀表面板上，注意電壓測量線應接在電流輸出線內側，接通AC220V電源 (注意：電源進線的第三根線即保護地必須接到大地)，按下電源開關，此時電流表、電阻表顯示。
