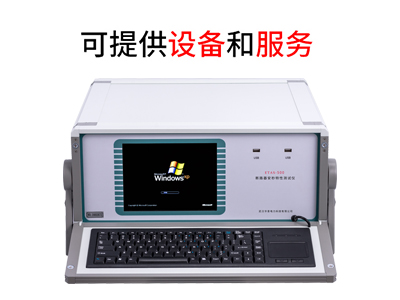

直流斷路器安秒特性測試儀，又被稱為“級差測試儀”，是專為變電站試驗、檢修和維護工作設計的設備。它的主要用途是測量直流斷路器的超載和短路特性，通過進行直流斷路器安秒動作試驗、通流不動作試驗、脫扣測試試驗、差級配合試驗和內阻測試試驗等，來提高變電站直流系統的健康水平，防止直流配電網絡出現越級跳閘和引發的大面積停電事故。

具體到產品參數，以下是一些主要的技術規格：

1、電源輸入：220V±20%，頻率50Hz。

2、測試電流范圍：5-500A。

3、測試電流紋波系數：小于1%。

4、輸出電流穩定性：≤±1%。

5、時間記錄范圍：0.001s-1000s。

6、最小時間分辨率：0.001s。

此外，該設備還采用了微控制技術重現斷路器的特性曲線，具有報表輸出和打印等功能。它使用閥控式鉛酸蓄電池提供待測斷路器所需的大電流，并采用線性恒流控制技術和新型功率器件，能確保響應速度快、恒流精度高且測試電流自由設定。其高精度的分?jǐn)鄷r間測試能力，使得測試精度高達0.01ms。設備通過RS232方式進行通信，可以通過管理分析軟件重現斷路器的安秒特性曲線。并且，它還擁有高亮度大屏幕液晶顯示器，使用簡單方便，同時具備保護功能以確保測試的安全性和可靠性。大容量存儲設備可以存儲400條測試記錄，即使掉電也不會丟失。
