2.1 主界面介紹

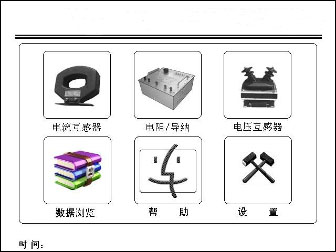

主界面的顯示如下圖：

電流互感器：點擊此圖標將進入電流互感器誤差檢定和電流互感器變比內阻測試功能。

電阻/導納：點擊此圖標將進入離線狀態下的電流互感器的二次繞組內阻測量以及電壓互感器的導納測試功能。

電壓互感器：點擊此圖標將進入電位差法測量電壓互感器測試功能。

數據瀏覽：點擊此圖標將進入瀏覽儀器內部存儲器中的各測試記錄，可以進行數據的瀏覽以及刪除、通訊等操作。

系統幫助：點擊此圖標將顯示常用的測試線路圖、常見問題的處理方法以及判斷結論的方法。

系統設置：點擊此圖標將可以設置系統時間和液晶對比度，同時生產廠家可以設置儀器內部參數。

注1：時實顯示系統時間，除數據瀏覽頁外在其他界面中均會時實顯示。

2.2 電流互感器測試操作介紹

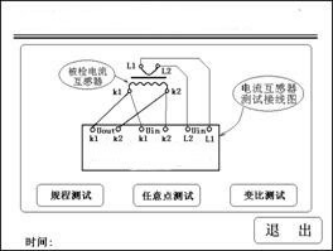

1.電流互感器測試功能選擇界面

首先參照界面顯示的接線圖接好測試線路，測試導線請使用廠家配備的專用測試線。然后根據測試需要，可以選擇電流互感器規程測試、任意點測試或變比測試。

用戶可以通過鍵盤操作或直接使用觸摸屏進行操作。

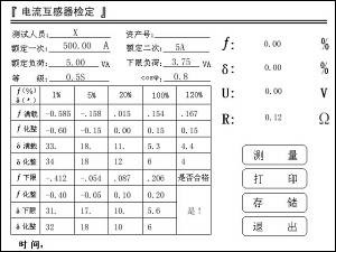

2.規程測試

進入該界面就可以測試電流互感器的誤差。

測試人員及資產編號，可以進行拼音或數字輸入。

額定一次：通過鍵盤可以輸入電流互感器額定一次電流在5.0～25000范圍內的國內標準使用的額定一次電流值。

額定二次：用戶可以選擇電流互感器二次電流為5A或1A。

額定負荷：通過鍵盤輸入被檢電流互感器的額定二次負荷。

下限負荷：通過鍵盤輸入被檢電流互感器的下限二次負荷。。

等    級：可以選擇0.5、0.2、0.5S、0.2S 、0.1級以及5P、10P級。

   f ：同相誤差，單位（％）

δ：正交誤差，單位（％）

   U ：工作電壓，單位（V）

R ：互感器二次直阻，單位（Ω）

測試數據表格：表格內顯示的數據為互感器的各個規程點測試數據以及化整數據，反黑顯示的數據為超差數據。

是否合格：此為該互感器檢定結果。

根據電流互感器檢定規程對測試數據進行分析判斷，得出該互感器是合格還是不合格的結論。

測    量：選擇該項，儀器將自動對測量對象重新測量并顯示。

打    印：打印當前儀器顯示的互感器所有相關數據。

存    儲：存儲測量數據至儀器內存儲器，斷電后可保存。

退    出：退出到上一顯示界面（電流互感器測試功能選擇界面）。

3.任意點測試

儀器提供電流互感器的任意百分點測試功能，操作與規程測試大致相同，需要注意的是請用戶輸入想測試的百分表點，選擇測量后儀器將自動開始測量。

4.電流互感器變比測試

當電流互感器的銘牌字跡不清、或銘牌丟失的情況下，可以使用該界面測量電流互感器的實際變比，以及該互感器的二次繞組電阻。

測試人員及資產編號，可以進行拼音或數字輸入。

變    比：顯示被測電流互感器的實際變比。

極    性：顯示被測電流互感器的極性，減極性為正確極性，加極性為錯誤極性。

電    壓：儀器測量變比參量輸出的電壓幅度。

二次內阻：儀器測量出電流互感器繞組電阻值。

進入誤差測試：點擊此按鈕進入電流互感器的誤差測試界面。

退    出：點擊此按鈕回到上一級界面（電流互感器測試選擇界面）。

2.3 電阻、導納測試操作介紹

互感器二次實際負荷直接影響到計量用互感器的誤差是否合格。一般情況下，互感器設計要求二次負荷應在額定負荷（1/4～1）之間，并且cosφ=（0.8～1）之間是滿足要求的負荷范圍，否則互感器運行可能出現誤差超差的現象。因此有必要檢測互感器的二次負荷是否滿足要求。

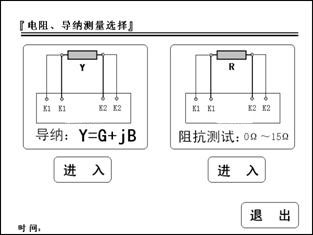

下圖是電阻、導納測試選擇界面。

根據測量對象的不同，根據儀器顯示的接線圖對被測對象以及儀器接線，然后選擇導納測試或者電阻測試。（注：請使用廠家配置的測試導線，儀器的兩個K1和兩個K2均在被試品端短接。）

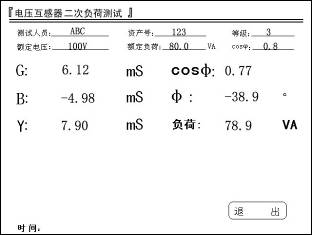

1、導納測試

進入該界面就可以測試電壓互感器負荷。測試人員及資產編號，可以進行拼音或數字輸入。

等    級：負荷箱的等級為3級。

額定電壓：用戶可以選擇電壓互感器二次電壓為100/3V、100/√3V、100V。

額定負荷：通過鍵盤輸入被檢電電壓互感器的額定二次負荷。

COSφ:輸入負載的功率因數。

G ：導納的同相分量,電導值，單位為mS。

B ：導納的正交分量，電納值，單位為mS。

Y ：導納值，單位為mS。計算公式為 。

COSφ：測量出負載的實際功率因數。

φ ：測量出負載的同相與正交量向量之間的角度值。

負    荷：根據導納值和負載的額定工作電壓推算得的負荷值，單位為VA。

負   荷。例如：Y=60.0mS，額定電壓為100/√3V，那么。

注：需要重新測量請退出測試界面后，再次進入該界面即可。

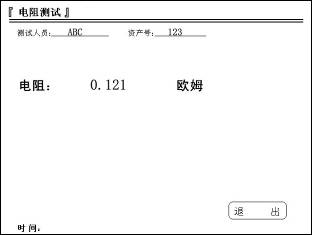

1.電阻測試界面介紹

進入下面顯示的界面就可以測試電阻，該測試方法是在測試對象中通過0.125A直流恒流源，然后測量出測試對象兩端直流電壓即可得出該測量對象的電阻值。

測試人員及資產編號：可以進行拼音或數字輸入。

電    阻：測量對象的電阻值，單位為歐姆（Ω）。

退    出：點擊該按鈕返回上一級界面（電阻、導納測試選擇界面）。

2.4 電壓互感器校驗操作介紹

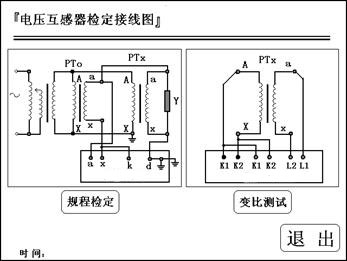

該部分功能包括電壓互感器檢定和電壓互感器變比測試功能，接線圖界面顯示如下：

規程檢定電壓互感器請參照電壓互感器誤差測試接線圖進行接線，如若需要其他測試接線方法，請參閱JJG314-2010《測量用電壓互感器》檢定規程。

 注意：測試中請注意安全接地，同時接線完畢后請緩慢升電壓大致為額定工作電壓的5％～10%來判斷接線是否有誤。測試過程中請遵循安全規范，同時做到緩慢升壓、快速降壓的原則。

電壓互感器變比測試請參照變比測試接線圖進行接線，該功能是儀器升工頻電壓至60V的狀態下測試電壓互感器的變比。

接線完成確認無誤后請選擇相應按鈕進入電壓互感器測試數據界面或變比測試界面。

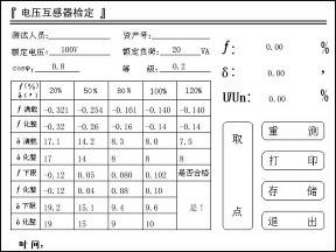

1.電壓互感器檢定界面：

進入電壓互感器檢定界面后，儀器自動顯示比差、角差以及百分表，同時在升壓過程中儀器自動把測試數據記錄到表格中，儀器自動對數據進行化整處理，所有的數據測量完成后，根據規程給出被測互感器誤差是否合格的結論。

測試人員及資產編號：可以進行拼音或數字輸入。

額定電壓：用戶可以選擇電壓互感器二次電壓為100/3V、100/√3V、100V。

額定負荷：通過鍵盤輸入被檢電電壓互感器的額定二次負荷。

COSφ:輸入負載的功率因數。

等    級：可以選擇0.5、0.2、以及0.1級。

重    測：按下此按鈕儀器將把表格中的數據清空，儀器將測量數據。

取    點：按下此按鈕儀器將測量并提取數據至規程測試點中。一般使用該功能是由于實際現場檢定工作中工作電流或額定電壓無法達到規定而設置的人為取點功能。

打    ?。捍蛴‘?dāng)前儀器測試互感器的所有相關數據。

存    儲：存儲測量數據至儀器內部存儲器，斷電后可保存。

退    出：點擊該按鈕返回上一級界面（電壓互感器測試接線圖界面）。

2.電壓互感器變比測試界面

當電流互感器的銘牌字跡不清、或銘牌丟失的情況下，可以使用該界面測量電流互感器的實際變比和極性。

2.5 數據瀏覽功能

儀器可以共存儲1000條互感器檢定數據，壓降測試數據以及負荷測試數據，用戶可以瀏覽這些測試數據。

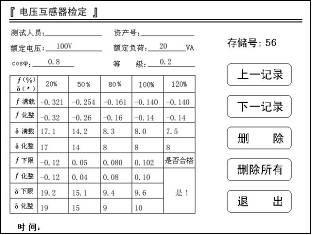

數據瀏覽界面如下。

存儲號56：指該記錄存儲在儀器內的物理地址，用戶可以直接輸入存儲編號查找對應存儲的測試數據。

上一紀錄：瀏覽當前存儲編號上一條的測試記錄。

下一紀錄：瀏覽當前存儲編號下一條的測試記錄。

刪    除：刪除當前的測試記錄。

刪除所有：刪除所有在儀器內部的數據，操作前請用戶再三確認是否刪除。刪除后數據將不可恢復。

退    出：點擊該按鈕返回上一級界面（電壓互感器測試接線圖界面）。

顯示時間：液晶上顯示的時間是該記錄存儲時刻的時間，也就是測試時間。

注1：用戶若要退出該瀏覽界面請按“退出”鍵。

注2：如果瀏覽的數據是不存在，儀器則顯示“無測試數據！” 。

2.6 系統幫助

該功能主要向用戶介紹一些常用的測試線路，結論是判斷的依據等常用的信息，方便用戶快速使用該儀器。各界面如下：

上一界面為使用該儀器時的注意事項，務必仔細閱讀，儀器出現不正?，F(xiàn)象時請與本公司聯系。
