?華意電力是一家專業研發生產回路電阻測試儀的廠家，本公司生產的回路電阻測試儀在行業內都廣受好評，以打造最具權威的“回路電阻測試儀“高壓設備供應商而努力。

? 回路電阻測試儀，又稱變壓器回路電阻測試儀，主要是用于測試高壓斷路器動靜觸頭的接觸電阻，斷路器導電回路電阻主要取決于動靜觸頭的接觸電阻，接觸電阻的存在，增大了導體在通電時的損耗，使接觸處的溫度升高，其值的大小直接影響正常工作時的載流能力，在一定程度上影響短路電流的切斷能力，也是反映安裝檢修工作質量的重要數據。?目前，回路電阻測試儀的測試方法主要有三種,具體操作如下：?

? 1、電橋法：使用雙臂電橋進行斷路器導電回路電阻的測量時，由于測量回路通過的是微弱的電流，難以消除電阻較大的氧化膜，測出的電阻值偏大，而且由于電流小，在其觸頭接觸處難以形成收縮即無法測出收縮電阻。?

? 2、電壓降法：在被測回路中，通以直流電流時，在回路接觸電阻上將產生壓降、測出通過回路的電流值和電壓值，計算出接觸電阻。測試過程煩瑣，人工計算測量結果，存在一定的誤差。?

? 3、微歐儀法（回路電阻測試儀）：原理是電壓降原理，只是測量、計算等方面全用單片機處理，大大減少了工作量。

? 回路電阻測試儀的特點：?

? 1.大電流：采用最新開關電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。?

? 2.高穩定性：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。?

? 3.高精度：采用雙路高速16位Σ－Δ?AD采樣，最新數字信號處理技術，最高分辨力達到0.01μΩ，是目前國內唯一能達到0.01μΩ分辨力且十分穩定的接觸電阻測試儀，性能超過了進口大電流微歐計。?

? 4.智能化：使用進口高性能CPU，測量時系統根據信號大小自動切換量程，確保了該產品的測試準確度。過溫保護電路能夠在儀器超過設定溫度時自動停止輸出電流，確保儀器的安全使用。?

? 5.高品質：關鍵部件全部采用進口元件，通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響，軍品接插件的使用增強了抗振性能。?

? 6.功能強大：電流可在50A，100A中自由選擇，測試時間可在5s~599s內任意設定，克服了其他同類儀器無法設定測量時間或連續工作時間過短的缺陷，遠遠超過了其他同類儀器的性能。

? 目前，電力系統中普遍采用常規的 QJ44 型雙臂直流電橋測量接觸電阻，而這類電橋的測試電流僅 mA 級，難以發現回路導體截面積減少的缺陷。在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，最新電力部標準 DL/T845.4—2004《電阻測量裝置通用技術條件：回路電阻測試儀》和新版檢定規程 JJG1052-2009《回路電阻測試儀、直阻儀檢定規程》作出對測量（隔離）開關、斷路器等接觸電阻的測量電流不小于直流 100A，最小電流維持時間不低于 60S 的規定，確保試驗結果準確。

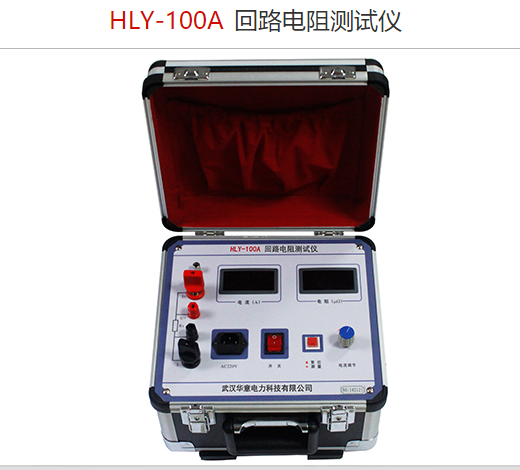

? 本儀器操作面板采用人體工學設計，符合操作習慣，采用高頻開關電源和數字電路技術，適用于開關控制設備回路電阻的測量。測試電流采用國家標準推薦的直流 100A。可在直流 100A 的情況下直接測得回路電阻，測試結果用大屏幕液晶 LCD 顯示，并有數據存儲、輸出打印、時間設置等功能，另有 50A 檔位供用戶選擇；自定義測試時間，最大設定時間 599S,遠大于標準規定的 60S；是國內唯一能達到 0.01μΩ分辨率且十分穩定的接觸電阻測試儀，性能超過進口大電流微歐計。符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

? 設計用途

? 適用于高低壓開關接觸（回路）電阻、電纜線路直流電阻值的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合。

? 性能特點

? 1.大電流：采用最新開關電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。

? 2.高穩定性：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1 個字范圍內，讀數穩定，重復性好。

? 3.高精度：采用雙路高速 16 位Σ－Δ AD 采樣，最新數字信號處理技術，最高分辨力達到 0.01μΩ，是目前國內唯一能達到 0.01μΩ分辨力且十分穩定的接觸電阻測試儀，性能超過了進口大電流微歐計。

? 4.智能化：進口高性能 CPU，測量時系統根據信號大小自動切換量程，確保測試準確度。過溫保護電路能夠在儀器超過設定溫度時自動停止輸出電流，確保儀器安全使用。

? 5.高品質：關鍵部件全部采用進口元件，通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響，軍品接插件的使用增強了抗振性能。

? 6.功能強大：電流流 50A、100A 中自由選擇，測試時間在 5s~599s 內任意設定，克服其他同類儀器無法設定測量時間或連續工作時間過短的缺陷，遠遠超過其他同類儀器的性能。

? 7.人機界面友好：旋轉鼠標輸入數據，方便快捷，自主設置儀器日期、時間，實時保存測量數據，即時打印測量結果。

? 8.USB 轉存：通過 USB 接口將測量數據轉存到 U 盤，結合上位機軟件對測量數據進一步分析處理。

? 9.使用方便：體積小、重量輕，便于攜帶。
