  “收聽”電磁波的“耳朵”——我們的無線電接收機里面，有一種叫做“諧振回路”的選擇裝置，它能夠從許多信號中挑選一個要聽的信號。

  諧振回路是無線電的心臟，如果它不正常動作，無線電就失去作用。因為諧振回路，不僅有選擇信號的能力，還有把微弱信號放大的能力。

  諧振回路分兩種，就是串聯和并聯回路（圖1），分別是一個線圈和一個電容器串聯和并聯所構成。在無線電里，它們起著不同的而往往互相輔助的作用。

  “感抗”、“容抗”和諧振頻率

  諧振回路的作用，是和線圈和電容器在高頻回路里所起的作用分不開的。

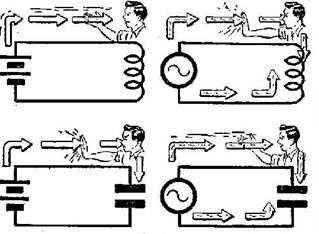

  在高頻回路里，線圈的電感量L和電容器的電容量C對高頻電流的通過，都有抗拒作用。我們分別叫做 “感抗”和“容感”。并分別簡寫為XL和XC，單位是 “歐”，和電阻的單位相同。電流的頻率愈高，線圈的抗拒作用愈強而電容器的抗拒作用反愈小（圖2）。

圖1

圖2

  盡管線圈和電容器有著不同的甚至完全相反的性能，但人們能夠巧妙地把它們配在一起，相互諧調，這就是“調諧回路”這個名稱的來源。

  線圈和電容器里的電流和兩端電壓的關系

  要了解XL和XC相互調諧的關系，我們還得先分析一下交流電流和電壓之間“相位”上的關系。

圖3

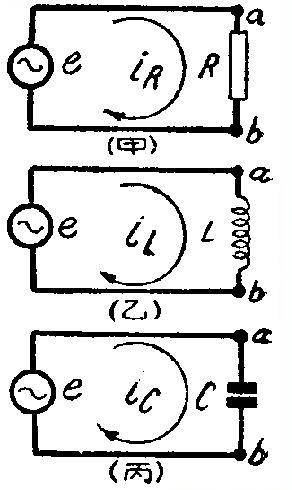

  圖3甲、乙、丙是交流電壓e加在 R、 L、和C上產生交流電流iR、iL、和iC的情形。交流電壓和電流是經常變換方向的，我們?yōu)榱吮阌谡f明起見，規定當a點的電壓高于b點的電壓時，a、b兩端的電壓。eR、eL或eC是正電壓：當電流由a點流到b點時，iR、iL或iC是正方向的電流, 繪起曲線來，正雷壓和電流都繪在時間軸上面。

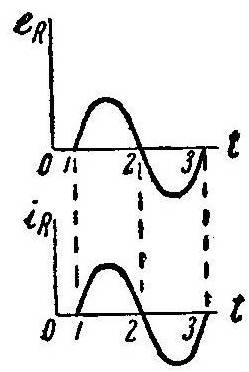

  eR和iR的關系比較簡單。eR愈大，iR也愈大。eR是正或負的時候，iR也是在正或負方向。就是說eR和iR是“同相位”的，繪起曲線來如圖4。

但在圖3乙和丙的情形，eL并不和iL同相位，eC也不和iC同相位。它們的關系比較復雜是因為L和C都產生反電壓，拒抗電流通過的原故。

  我們先看iL和eL的關系

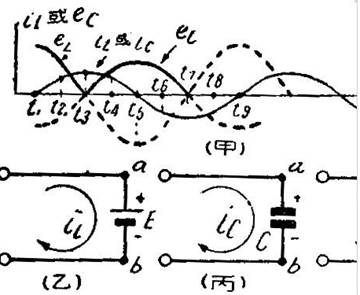

  圖5甲示iL的曲線，這是典型的代表交流電流隨時間變化的曲線。在電流為零值的各瞬間，電流的變化最快，即“變化率”最大；而在電流為最大值的各瞬間，電流的變化最慢，變化率為零。

              圖4                          圖5

  線圈是反對電流的變化的，iL的變化率愈大，線圈兩端所產生的反電壓愈大；iL的變化率為零，線圈兩端所產生的反電壓也是零。在整個t1到t3的一段時間內，電流由a到b在繼續增大，線圈反對電流增加所起的是圖5乙的電池E對電流iL的同樣作用。換句話說：在這個時段內，a點的電壓高于b點的電壓，所以eL是正值；而且eL由t1到t3逐漸變小。圖5甲的eL曲線的實線就是根據上述的關系繪出來的。順著交流電壓的變化趨勢，接著實線我們并繪出了虛線部分。

  我們現在看出iL和eL的關系，是“相位”上并不一致，iL落后于eL90度。
