華意電力是一家專業研發生產串聯諧振的廠家，本公司生產的串聯諧振設備在行業內都廣受好評，以打造最具權威的“串聯諧振“高壓設備供應商而努力。 串聯諧振試驗方法具有所需的電源容量小, 變壓器電壓等級需求低等優點,降低了現場進行特高壓容性設備耐壓試驗對試驗設備的要求,是現場試驗過程中普遍采用的對電纜,開關,CT 等容性設備進行交流耐壓的試驗方法。現場一般采用變頻的方式進行串聯諧振試驗,由于在改變電源頻率時高壓端電壓會發生較大的不可控的變化,為了試驗的安全 ,在試驗時先在低壓下將試驗頻率調節到諧振頻率,然后再按照相關要求升高試驗電壓。隨著串聯諧振的廣泛應用 ,生產串聯諧振試驗裝置的廠家越來越多,試驗裝置的頻率調節能力越來越強,現有的串聯諧振裝置在試驗時基本能調節到完全諧振的狀態。在串聯諧振交流耐壓試驗時,往往采用電容分壓器直接在高壓端測量試驗電壓值,這種方法對測量設備的電壓等級要求比較高 ,在需要精確測量時采用;此外, 有時候還會采用在最低一節電抗器高壓端與地之間并聯電容分壓器的方法,以所測得的電壓乘以串聯電抗器的節數得到試驗電壓 ,本文把這種方法稱為測量中間電壓法 ,在現場試驗中,電抗器及高壓電暈損耗、試驗儀器頻率調節能力、電容分壓器電容、試驗變壓器出口電抗以及試驗回路雜散電容等因素會導致采用這種方法測量的電壓與實際的試驗電壓之間出現偏差。
迄今,國內外在現場串聯諧振試驗的試驗設備參數配合等方面開展一系列的研究,對于現場采用的這幾種測量方法的測量誤差,一直未有相關的研究公布。本文主要結合現場試驗的經驗,以三節電抗器串聯為例,分析了測量中間電壓法的誤差情況,以確定現場采用這種測量方法的可靠性 ,為現場試驗提供參考。
測量中間電壓法的原理
中間電壓法是在忽略各種因素對諧振頻率以及測量電壓的影響下,所采用的間接測量電壓方法 。在按照這種方法計算時,假定試驗回路的諧振角頻率以及試驗電壓滿足以下方程。
在現場試驗時,由于電抗器本身的損耗、高壓端的電暈損耗 、分壓器電容量以及諧振程度等因素的影響,采用測量中間電壓法進行的現場試驗其試驗頻率與測量的試驗電壓與理想狀態下的諧振頻率和測量電壓不同。
測量中間電壓法誤差分析

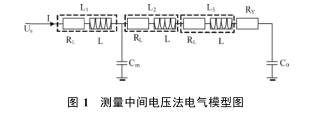

為了分析各種因素對測量結果的影響,本文以三節電抗器串聯為例,對試驗的諧振頻率以及測量電壓分別建立了相應的電氣模型,如下圖所示。圖中,為便于分析,將試驗時高壓端電暈電阻與高壓引線及試品電容之間的并聯支路,等效為串聯支路,故試品兩端電壓為等效串聯支路兩端電壓 。其中涉及到的參量包括各電抗器電阻 R L 、各電抗器電抗 L 、電容分壓器電容C m 、電容分壓器測量電壓U m 、試驗諧振角頻率 ω、電抗器級數 n、試驗電壓測量值U 0m ,高壓端電暈等效電阻 R Y 、試品等效電容 C 0 以及試驗電壓真實值U 0 。
變壓器出口電抗以及試驗回路雜散電容的影響在試驗時,變壓器出口有一個很小的抗性內阻,高壓引線對地之間有雜散電容存在。變壓器的抗性內阻與電抗器串聯在一起,增加了串聯回路的電抗值,使諧振頻率下降,將使測量值比實際值偏大,由于變壓器的內阻抗相對于試驗回路而言,遠遠小于試驗回路的阻抗值,因此其對試驗的影響可以忽略不計。
高壓引線對地的雜散電容與試品電容并聯在一起 ,相當于增加了試品的電容量,其作用可視作試品電容,因此對測量結果沒影響 。
結論
通過本文的分析,說明采用測量中間電壓法,在三節電抗器串聯時,測量電壓與實際加在試品兩端的電壓之間的誤差遠小于相關標準要求的 5%,而且測量電壓值大于試品兩端的電壓,不會導致試品因電壓過高,因此在現場采用測量中間電壓法是可行的。
