智能微水測試儀是華意電力最新開發的現代化、高水平、智能型測量
。該儀器無論從測量原理、自動化程度、使用的方便性而言都有著同類儀器無法比擬的先進性，特別是采用了歐洲標準技術，確保數據準確可靠。智能微水測量儀測量范圍寬、響應時間快、測量周期短，顯示直觀，操作簡便。該儀器適用的領域非常廣泛，空氣、氮氣、惰性氣體以及任何不含腐蝕性介質的氣體的濕度測量，尤其適合于SF6氣體的濕度測量，電力、石化、冶金、環保、科研院所等部門均可采用，有著極高的性價比。
工作原理：
當被測氣體進入傳感器采樣室，氣體中的微量水分被吸附到傳感器的微孔中，傳感器將這種變化轉換成電信號，通過微處理器加以處理，最后送到液晶屏上顯示。
微水測量儀由氣路部分、傳感器部分、信號處理部分和液晶顯示輸出等部分組成。儀器測試原理圖如圖 1。

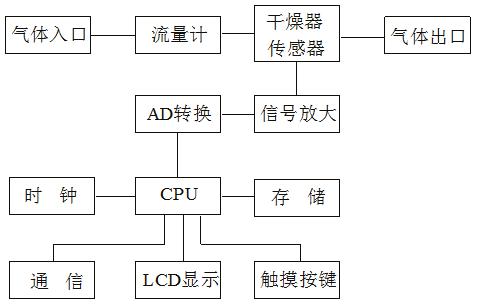

圖1 測試原理圖
智能微水測量儀具體操作步驟：
1 、液晶顯示說明
本儀器采用
4.7寸高分辨率真彩觸摸式液晶顯示器，即使在強烈日光下也能清晰顯示。點擊觸摸屏按鍵即可完成參數設置、數據保存等操作，試驗結果均顯示在LCD屏上。全中文操作界面，圖形清晰、美觀，易于操作。
2 、連接SF6設備
按圖2所示連接方法正確連接儀器的進氣管和出氣管。

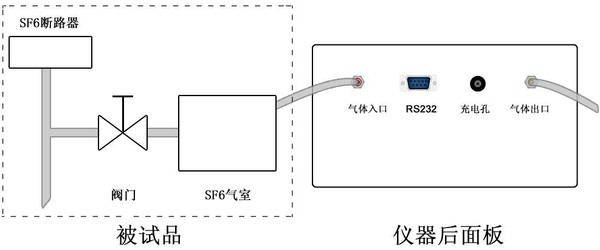

圖2 正確接線
注意：①按圖2正確連接測量管道，不要將進氣管和出氣管接反;②進氣管和SF6設備的螺母接頭要用扳手擰緊;③出氣管另一端應指向下風方向，或用專門的設備收集廢氣。
3、初始化
打開儀器電源開關，儀器進入初始化自校驗過程。
4、檢查電量
初始化完成后，請查看液晶屏右下角顯示的電池電量。如果電量顯示低于20%，請插上充電器充電后繼續使用。本儀器支持充電過程中使用。
5、主界面
開機后經過3秒鐘儀器自動進入微水主界面，如圖3所示。

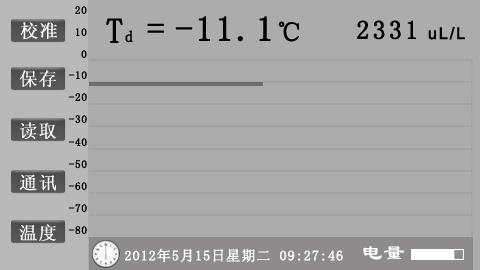

圖3 主界面
主界面左邊一列為觸摸按鍵，包括“校準”、“保存”、“讀取”、“通訊”、“溫度”等按鍵，用戶可根據需要選擇不同的按鍵;主界面上方實時顯示SF6氣體的露點值和體積比;中間部分將動態顯示露點測量曲線;下方是時鐘、電池電量顯示。
6、開始測量
進入主界面后儀器自動開始測量，測量曲線將在液晶屏上實時顯示。旋轉面板上“干燥-測量”
手柄至“測量”位置，逆時針調節流量調節旋鈕，把流量調節到0.6L/min左右，開始測量SF6露點值，如圖3所示。
本儀器在測量過程中可以同時顯示露點值、體積比和測量曲線，主界面上方第一個數據是“露點值”，單位是℃;第二個數據是“體積比”，單位是uL/L，意義與ppmV相同。
說明：①旋轉“干燥-測量”手柄時不要用力過猛，稍微用力至有阻力即可;②為了節約測量時間，可在測量前對氣室吹掃換氣，時間大約3-5min;③如果屏幕上的動態測量曲線已經完全成一直線，說明數據已經穩定,即可讀取數據;④在“測量”過程中，不要進行任何按鍵操作，以盡快完成測量，節約用氣，節省測量時間;⑤一個樣品測量完畢，請先將“干燥-測量”手柄旋轉至“干燥”位置后，才能再接入下一個樣品繼續測量。在此過程中不必關閉電源，直接切換被檢測氣體即可;⑥所有樣品測量完成后一定要將“干燥-測量”手柄旋轉至“干燥”位置，使傳感器一直處于干燥狀態，以利于下一次測量;⑦一般性的氣體可以直接排放到大氣中，對于有毒、易燃易爆及貴重氣體應作妥善處理;⑧所有設備測量結束后，關閉露點儀電源。
7、露點校準
本機為用戶開放了自校準功能，用戶若具備標準氣體，可以自行進行傳感器校準。
單擊“校準”按鍵即可進入“露點校準”界面，“露點校準”界面如圖4所示。

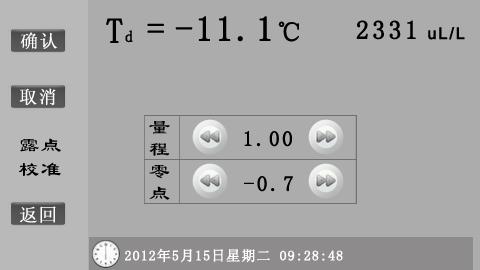

圖4 露點校準
點擊左右箭頭按鍵即可輸入“量程”和“零點”數據，點擊“確認”將新的校準系數保存在儀器中，以后儀器將按照新系數計算露點值;點擊“取消”，
“量程”和“零點”數據恢復為儀器之前保存的數據;點擊“返回”，返回到主界面。
8、保存
單擊“保存”按鍵即可進入“保存”界面，“保存”界面如圖5所示。

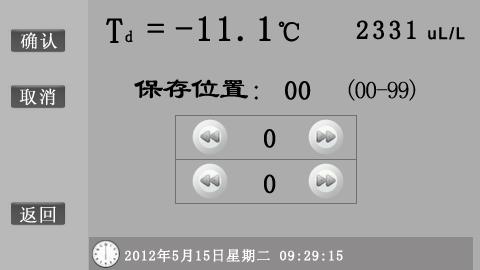

圖5 保存
點擊左右箭頭按鍵可以選擇數據保存位置，本儀器最多可以保存100條數據。保存位置選擇完畢，點擊“確認”即可將數據保存到儀器中;點擊“取消”，保存位置恢復為“00”;點擊“返回”，返回到主界面。
9、讀取
單擊“讀取”按鍵即可進入“讀取”界面，“讀取”界面如圖6所示。

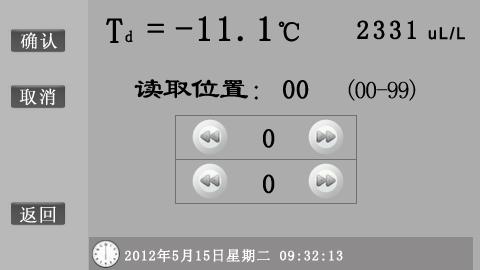

圖6 讀取
點擊左右箭頭按鍵可以選擇要讀取數據的位置，點擊“確認”即可顯示儀器中該位置保存的數據。繼續選擇要讀取數據的位置，點擊“確認”后即可顯示下一條數據。點擊“返回”，返回到主界面。
10、通訊
單擊“通訊”按鍵即可進入“通訊”界面，“通訊”界面如圖7所示。

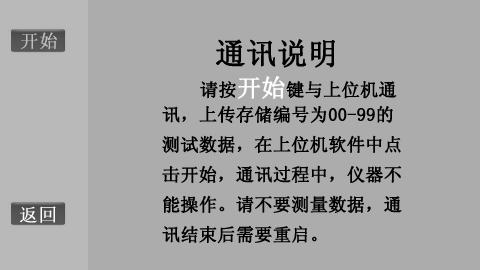

圖7 通訊
將隨機附帶的RS232串口數據線一端接入儀器后面的RS232接口，另一端接入計算機串口，點擊“開始”，使用隨機附帶的上位機軟件，即可實現儀器與計算機的通訊。詳細操作請參考“八、軟件操作”部分。
11、溫度
單擊“溫度”按鍵即可進入“溫度”界面，“溫度”界面如圖8所示。

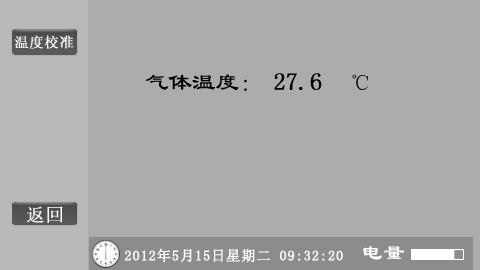

圖8 溫度
界面上顯示當前溫度值。點擊“溫度校準”，儀器進入“溫度校準” 界面，如圖9所示。

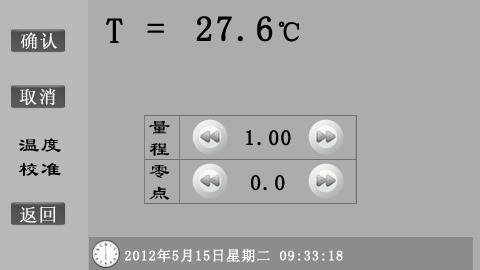

圖9 溫度校準
溫度校準與露點校準的操作方法一樣，在此不再贅述。
12、時間校準
單擊時鐘圖標即可進入“時間校準”界面，“時間校準”界面如圖10所示。

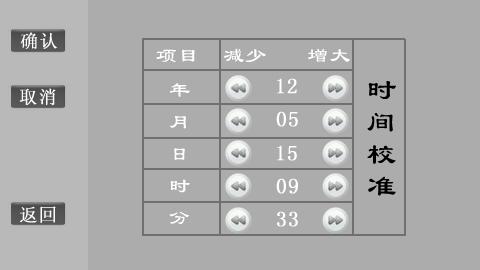

圖10 時間校準
時間校準與露點校準的操作方法一樣，在此不再贅述。
