我們知道密度繼電器效驗試驗一般是用在測試SF6開關使用過程中,根據開關本體中氣體密度的變化，來判斷SF6開關的安全性能怎么樣。

　　在這個試驗中，我們需要運用到SF6密度繼電器校驗儀來做此試驗。那么密度繼電器效驗試驗怎么做呢?

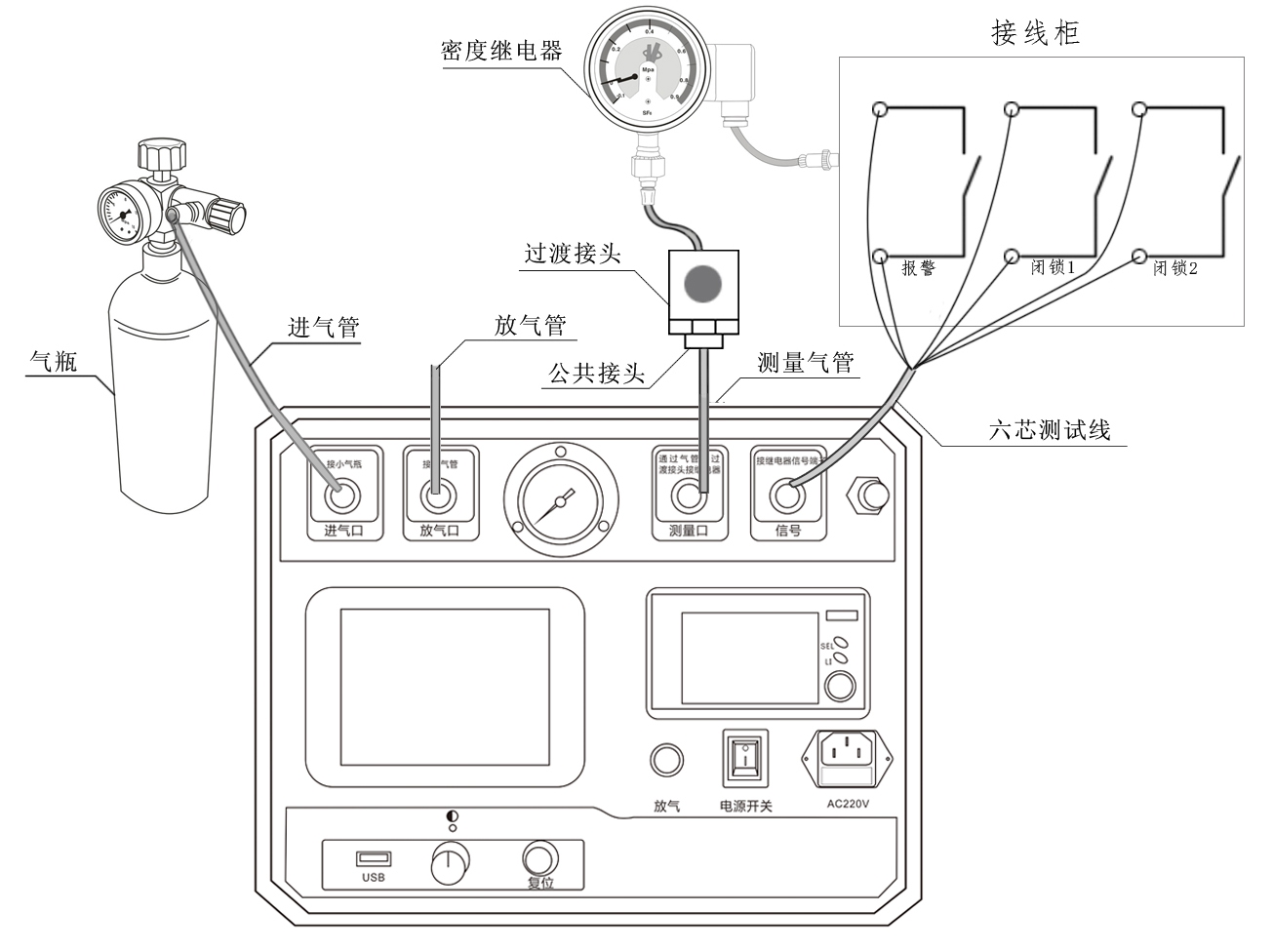

　　當我們拿到一臺SF密度繼電器校驗儀準備開始做實驗的時候，首先要確認好試驗儀器的接線方式。如下圖：

密度繼電器校驗儀接線圖

　　注意現場校驗SF6密度繼電器時儀器配置的配件連接好氣路與線路。進氣管連接儀器進氣口與氣瓶，放氣管連接放氣口，測量氣管連接儀器的測量口，并通過公共接頭和過渡接頭與待檢測的SF6密度繼電器連接。

　　確認接線無問題之后，在儀器上設置參數：

　　在主界面中光標選定“密度繼電器校驗”項，“按下選定”進入密度繼電器校驗參數設置界面，如圖下圖所示。在該界面中通過旋轉鼠標可以設置上限壓力、檢測次數、溫度采集、信號類型4個參數。

　　SF6密度繼電器校驗參數設置界面

　　上限壓力：用來校驗密度繼電器時由進氣到放氣的切換壓力值。壓力值設置范圍在0.001MPa～0.999MPa之間，默認值為0.1MPa。

　　檢測次數：是用于設置充放氣的循環次數，“按下選定”可在1、2、3之間選擇，默認值為1。

　　溫度采集：是用來選擇系統采集溫度的方式，有“系統”和“輸入”兩個選項。光標移動至“系統”或者“輸入”，“按下選定”在兩者之間切換。當為輸入時，光標會選中輸入后的溫度值，然后左右旋轉鼠標即可設置溫度值。

　　信號類型：是用于選擇測試的信號類型，有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”，“按下選定”可來回切換。

　　接線和參數都設置好之后，開始測量操作：

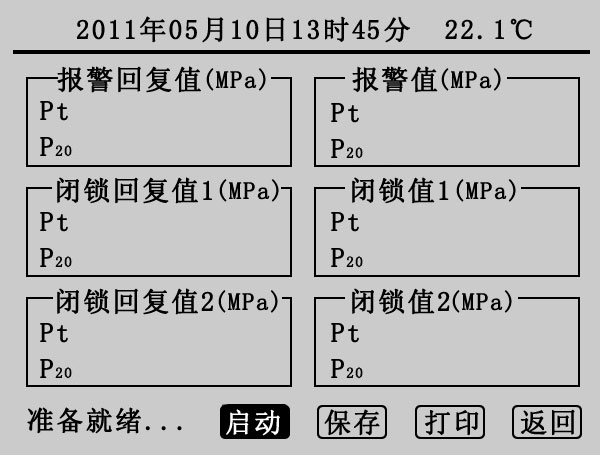

　　在下圖所示界面中，有報警回復值、報警值、閉鎖回復值1、閉鎖值1、閉鎖回復值2、閉鎖值2三組值，根據設置的檢測次數和信號類型，測試結果都會相應的顯示，Pt為當前環境溫度下的壓力值，P20為換算成20℃時的等效壓力值。

SF6密度繼電器校驗測試界面

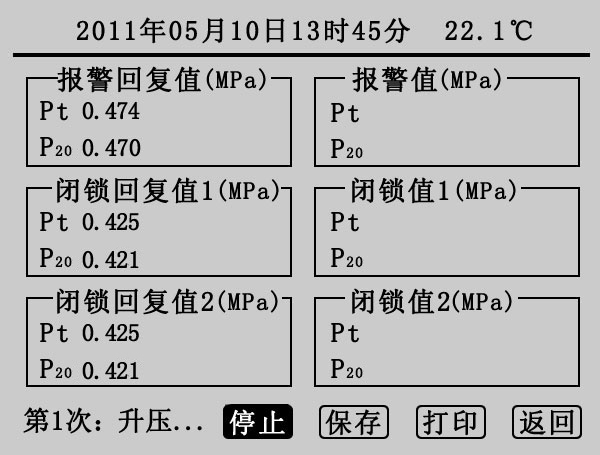

　　確認外界氣路均準備好以后，點擊“啟動”，系統會按前面設定的參數開始檢測。在檢測的過程中會有電磁閥開啟或關閉的聲音，升壓到預設的上限壓力值轉為降壓時放氣管上會有短暫急速的放氣聲，相應的測試結果會依次在屏幕上顯示，同時屏幕左下角的狀態欄上會提示檢測次數，升壓與降壓示意圖如下圖1和圖2所示。

圖1 第一次升壓界面

圖2 第一次降壓界面

　　此時點擊“停止”可以關閉氣閥停止檢測。如果在檢測中遇到問題，系統會顯示“器件故障”，此時用戶應檢查線路和氣路的連接以及“信號類型”的選擇是否正確。測試完成后，狀態欄上會顯示測試完成。該界面顯示的信息為測試3次，“信號類型”為雙閉鎖的測試結果。點擊“啟動”將清除顯示結果重新檢測，點擊“保存”則保存當前測試結果，點擊“打印”則打印當前測試結果，點擊“返回”則系統返回密度繼電器校驗參數設置界面。

　　到此密度繼電器效驗試驗完成測試，剩下的就是分析實驗數據及結果了。
