華意電力是一家專業研發生產串聯諧振的廠家，本公司生產的串聯諧振設備在行業內都廣受好評，以打造最具權威的“串聯諧振“高壓設備供應商而努力。一、 概述

1.1絕緣耐壓試驗分為直流耐壓試驗和交流耐壓試驗兩種，交流耐壓又分為工頻（近工頻）高電壓試驗、沖擊高電壓試驗等。

1.2 絕緣相關及高壓試驗技術的一個通用原則是：試品上所施加的試驗電壓場強必須模擬高壓電器的運行工況。高壓試驗得出的通過與不通過的結論要能代表高壓電器中的薄弱點是否對今后的運行帶來危害。這就意味著試驗中的故障機理應與電器運行中的機理有相同的物理過程。為了加速這一物理過程，試驗電壓要高于運行電壓。根據上述原理，實踐中高壓電器的交直流耐壓試驗、雷電沖擊、操作沖擊試驗是最典型的應用。

1.3耐壓試驗的物理模型

  一切絕緣體，在電場作用下等效模型如右圖的多個電路串 并聯組成，對于不同的材料的絕緣設備，其電容及電阻大小是 不同的。

  一切耐壓都是建立在此模型的基礎上的。不同的耐壓方法 它所產生的電壓都將加在此模型上；對于直流耐壓試驗，加在 絕緣體上的電壓是按照電阻分布的，對于交流耐壓試驗則是按 照電容分布的，選擇那種耐壓方法是根據絕緣材料的特性和應用場合等多種因素決定地。例如：油紙絕緣電纜采用直流電源試驗取得了很成功的試驗成果，但直流試驗卻不適合于交聯電纜的試驗。實踐證明，直流耐壓對GIS、GIT、GIB也沒有效果。所以現場試驗最佳的電源是工頻電源，如試驗室的電源45-65Hz。根據CIGRE WG21.9的建議導則，現場的電纜、GIS試驗采用更大頻率范圍的30-300Hz。現場局放測量可以將產品出廠試驗的數據用于現場試驗中。

二、 產生高電壓電源的設備

2.1直流電源

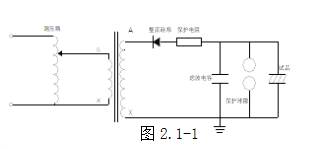

2.1.1工頻高壓整流 為獲得直流高電壓，通常采用工頻高電壓經高壓硅堆整流而變換成直流高壓的方法，如圖2.1-1，圖中高壓變壓器輸出高壓經過高壓負半波整流后得到高壓，該類設備一般用于電壓較低的場合。

2.1.2串級直流高壓發生器

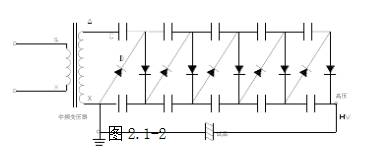

  利用倍壓整流電路作為基本單元，多級串聯起來，即可組成一臺串級直流高壓發生器，如圖2.1-2，圖中輸入電源一般為中頻電源，經變壓器隔離升壓，經過倍壓回路產生直流高電壓。該設備有重量輕、可移動性好、容量低等優點。

2.2交流電源

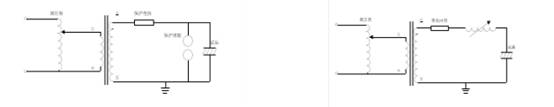

2.2.1傳統的試驗變壓器，可帶補償電抗器，工頻。

圖2.2-1                                圖2.2-2

2.2.2可調電感式諧振系統，工頻。

2.2.3調頻式諧振系統，固定電抗器，通過變頻電源將一可調頻率電壓加到試品上，改變頻率以大到諧振。

2.2.4超低頻交流電源、振蕩電源、沖擊電源等
