變頻電源

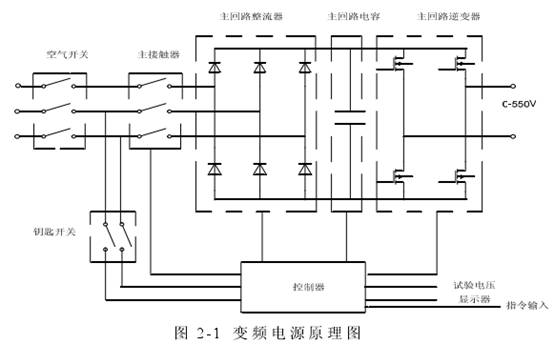

  變頻電源原理圖見圖2-1，主要包括整流器、逆變器和控制器三大部分，整流器主要作用是將系統輸入電源380V交流電壓轉換為直流電壓，儲存于主回路的電容上；逆變器主要作用是將直流電壓裝換為頻率、幅值可調節的交流電壓；控制器相當于整個系統的中樞神經，用于協調各部分安全可靠的工作，包括整流器、逆變器工作的實現，試品電壓的測量，系統參數的顯示，外部輸入指令的接收以及系統各種保護的實現。在系統中變頻電源的主要作用是：為變頻諧振試驗系統的諧振回路提供幅值、頻率可調節的電壓，滿足諧振回路的需要。

勵磁變壓器

  勵磁變壓器原理見圖 2-2。勵磁變壓器內有高低壓繞組，低壓繞組通常為一組，少數有抽頭，僅當試驗現場供電電壓較低時使用抽頭繞組；勵磁變壓器高壓繞組一般有多個，各繞組可串聯也可并聯，以滿足不同電壓等級、不同容量試品的試驗要求。在系統中勵磁變壓器的主要作用是：將變頻電源輸出的低電壓進行升壓。

試驗電抗器

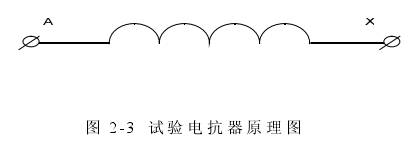

  試驗電抗器原理圖見圖2-3所示。試驗電抗器是變頻諧振試驗系統的一個重要部件,諧振電抗器與容性試品在勵磁變壓器的激勵下發生串聯諧振。為滿足不同電壓等級、不同容量試品的試驗要求，諧振電抗器一般由2～4節組成，根據需要各節電抗器可并聯也可串聯使用,但必須同時滿足：組合后的電抗器額定電壓不小于試驗電壓，電抗器與試品的諧振頻率在系統規定的工作頻率范圍內。

電容分壓器

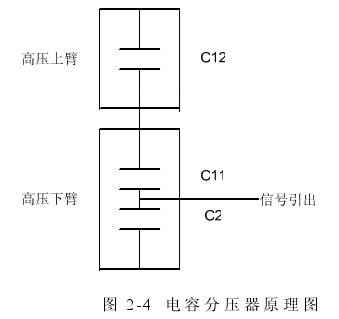

  電容分壓器原理圖見圖2-4。電容分壓器是測試試驗電壓的取樣部件，它由高壓臂(C12+C11)和低壓臂C2組成，高低壓臂用同種材料做在同一個筒內，測量精度受溫度影響小，測試信號從低壓臂C2引出（信號:0～100V），作為試驗電壓測量和保護信號，分壓比N=（C12+C11+C2）

/(C12+C11)。 一般分壓器配有多節高壓臂，以滿足不同電壓等級的試驗，低壓臂和其中的一節高壓臂做在一個筒內。

工作原理

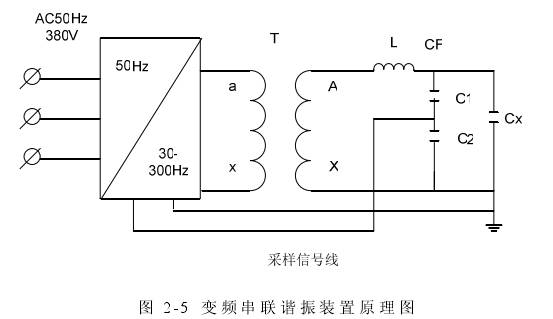

  變頻串聯諧振裝置原理圖見圖2-5。380V工頻交流電送入變頻電源，經變頻電源處理后，輸出頻率、幅值可調節的電壓，輸出電壓送勵磁變壓器T的低壓側，經勵磁變壓器升壓后送入由試驗電抗器、電容分壓器以及被試品構成的串聯諧振回路，回路諧振頻率f由試驗電抗器電感L、試品電容、分壓器電容和共同決定。在變頻電源較小的輸出電壓下調節其輸出頻率，當輸出頻率等于諧振頻率，串聯諧振回路發生串聯諧振，再調節變頻電源輸出電壓使試品電壓到達試驗值。在回路諧振的條件下，試品電壓為勵磁變壓器輸出電壓的Q倍，試品試驗容量為勵磁變壓器輸出容量的Q倍。

  U：變頻電源

  T:勵磁變壓器

  L:試驗電抗器

  CF:電容分壓器

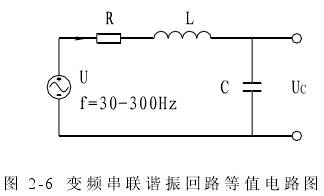

  其中C1為分壓器高壓臂、C2為分壓器低壓臂變頻串聯諧振回路等值電路見圖 2-6:
