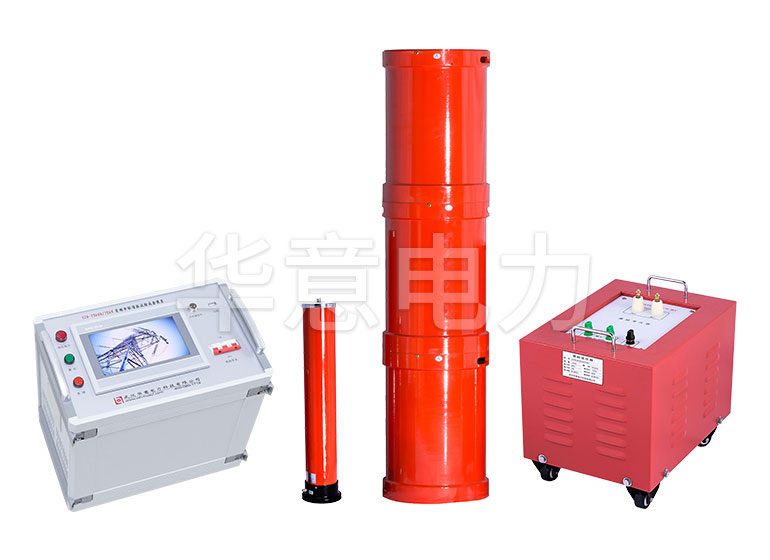

為了適應具有大靜電電容量試品的工頻耐壓試驗需要，一些部門裝置了交流高壓串聯諧振試驗設備。具有大靜電電容量的試品通常是指電纜、六氟化硫管道、電容器以及容量≥300MW的大容量發電機。

利用串聯諧振試驗設備進行工頻耐壓試驗的特點是:

(1)供電變壓器T和調壓器AT的設備容量小。這是因為上面曾分析過的，試品上的電壓Uc=QUs。Us為高壓供電電壓，既然高壓回路中流過的電流是一樣大的，所以供電變壓器和調壓器的容量，在理論上可比試驗所需容量小Q倍。

(2)串聯諧振裝置所輸出的電壓波形較好。這是因為僅對工頻(基波)產生諧振，而對其他由電源所帶來的高次諧波分量來說，回路總阻抗甚大.所以試品上諧波分量甚弱，試驗波形就較好。

(3)若在試品耐壓過程中，發生了閃絡，則因失去了諧振條件，高電壓立即消失，從而使電弧即刻熄滅。

(4)恢復電壓之建立過程較長，很容易在再次達到閃絡電壓之前控制電源跳閘，避免重復擊穿。

(5)恢復電壓并不出現任何過沖(over shoot)所引起的過電壓。

正因為上述(3)，(4)的特點，試品擊穿后所形成的燒傷點并不大，這有利于對試品之擊穿原因進行研究。由于以上的特點，這種裝置使用起來比較安全，既不會產生大的短路電流，也不會發生恢復過電壓。

下面我們將分析和說明上述的(4)，(5)兩個特點。用交流高壓串聯諧振設備做試驗時，試品在初次閃絡熄孤后的恢復電壓:U0-1=cos(ωt)-[cos(βt)+αsin(βt)/ β]exp(-at)式中β=√1/(LC)-R2/(4L )2, α=R/(2L)因Q=ωL/R=40~80，1/(2Q)約為10-2的數量級，β=√ω2-[ω2/(4Q2)] =ω√1-1/4(Q2)≈ωα=R/(2L) =ω√(2Q)所以，上式可改寫為U0-1=cosωt-[cosωt+sinωt/(2Q)]exp[-ωt/(2Q)]因1/(2Q)甚小，上式可以進一步改寫為U0-1≈{1-exp[-ωt/(2Q)]}cosωt把上式中的ωt改為ωnT，其中，n為從t=0開始算起的周期數，T為正弦波的周期。設f為正弦波的頻率，ωnT=2πfn/f=2πn這樣上式中的指數ωT/(2Q)=πn/Q如果第二次的閃絡(重燃)出現在比第一次的耐壓值略低的電壓下，此時假設e的指數項衰減到5%左右，則nπ/Q≈3，即n≈Q。

由于諧振裝置中Q值總是較大的，故n值也較大。所以在另一次閃絡出現之前要經歷幾十個周期的時間，在此足夠長的時間內，很容易將電源切斷。
