隨著電力電子技術的發展和新型高性能/高耐壓/高頻電力電子器件的出現,高壓直流電源開始在軍事、工業、農業、醫療和日常生活中應用，例如：雷達發射器、污水處理、靜電除塵、電子顯微鏡、X射線儀、行波管、臭氧發生器等。部分產品技術比較成熟，已被廣泛的應用。
高壓直流電源國內外發展?fàn)顩r
國外研究高壓直流電源的歷史較早。從電源的發展角度看主要經歷了以下四個階段。
早期的高壓直流電源主要是將工頻交流電經升壓變壓器升壓后整流濾波，或升壓后再采用倍壓整流得到高壓。由于工頻變壓器體積大、紋波大，電路不能采用閉環調節，這類高壓直流電源逐漸被淘汰。
晶閘管控制階段，此階段由于晶閘管的出現，開始采用半控型器件調節電源電壓，而且可以實現閉環調節，大大提高了系統穩定性。但對電網有很大的污染，由于使用工頻變壓器，因此系統仍存在體積大，效率低，濾波電容大和輸出紋波大的缺點。
近年來，隨著全控型器件的成熟，人類步入了開關電源的時代，此時開關電源開始在高壓直流電源中應用，它以效率高、體積小、重量輕、響應快、儲能少、設計制造周期短等特點，已逐漸取代了傳統的高壓線性直流電源，走進了各個領域。
高壓直流電源控制技術
目前高壓電源多采用開關電源技術，大大降低了體積重量，提高了效率，尤其是小功率高壓電源幾乎都是開關電源結構。開關電源控制技術主要有脈寬調制技術、調頻控制技術以及調幅控制技術。對于高壓電源而言，由于輸出電壓較高，很少采用電感電容LC濾波，而是普遍利用電容一階濾波。因此高壓電源中主要有調頻控制和調幅控制兩種控制方法。
PFM 控制高壓直流電源

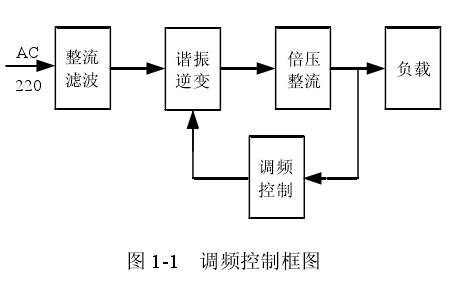

調頻控制高壓電源框圖如圖1-1所示。
電路工作過程為，輸入電壓經過整流濾波后變?yōu)槠交闹绷髁浚缓笸ㄟ^高頻逆變諧振電路產生一個高頻方波電壓加于變壓器原邊，最后通過變壓器和倍壓整流電路雙重升壓產生高壓直流電，調節頻率大小控制輸出電壓。
調頻控制電路根據諧振方式的不同，主要分為 LC 串聯諧振高壓電源、LC 并聯諧振高壓電源和 LCC 串并聯諧振高壓電源。

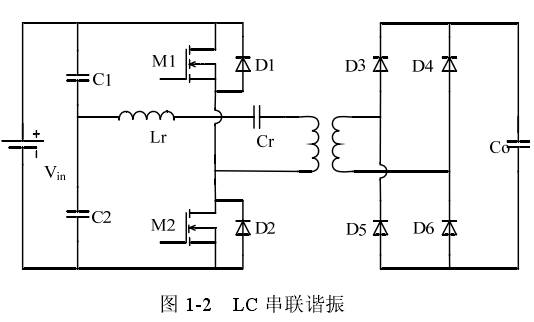

(1) LC 串聯諧振高壓電源LC 串聯諧振變換器的拓?fù)淙缦聢D 1-2 所示。
此電路的優點是初級串聯諧振電容rC ，它作為隔直電容，可以避免了變壓器的偏磁問題。同時諧振電感可以充分利用寄生電感，減小了變壓器寄生參數對電路的不利影響。另一個優點為當負載電流減小時，流過功率器件的電流減小，因此可以得到較高的負載效率。缺點為高壓電源中變壓器的匝比多，寄生電容不可忽視，由于變壓器寄生電容的充放電，增大了系統的無功功率，大大降低了變壓器的效率。同時，采用 LC 串聯諧振當電路工作于輕載條件下時，電路的輸出電壓基本不隨頻率的變化而變化，因此輕載時，調頻控制不再適用。

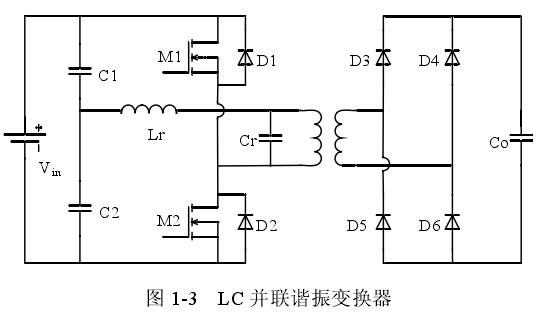

(2)LC 并聯諧振高壓電源 LC并聯諧振變換器如下圖1-3所示。
此變換器中變壓器的漏感和諧振電感相串聯，可以消除寄生電感對電路的影響。而其分布電容和諧振電容相并聯，克服了串聯諧振變換器的分布電 容對電路的影響。而且可以在空載時調節輸出電壓，較適合于輕載或空載下運行。此外，并聯諧振電路還具有抗電路短路的特性。因此在一定條件下并聯諧振電路更適于高壓電源。但是，對于 LC 并聯諧振而言，輸出一般采用 LC 濾波，但是在高壓電源中由于輸出濾波電感承受較高電壓，因此濾波電感的體積可能比變壓器的體積大，雖然在文獻中證明了輸出濾波電路中，去掉電感，系統性能沒有降低，但是，由于無 LC 串聯諧振隔直電容的優點，變壓器易飽和成為本拓?fù)涞闹饕獑栴}。此外，由于電路中工作電流完全獨立于負載，因此當電路工作在輕載時，電路的效率較低。
(3)LCC 串并聯諧振高壓電源

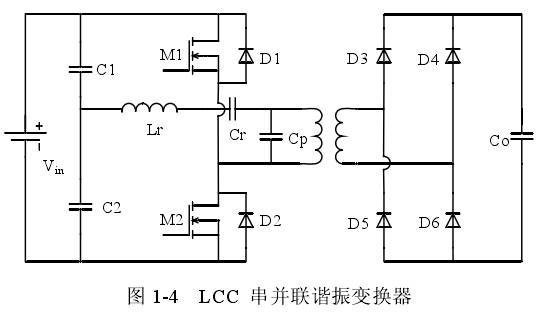

為了能夠充分利用串聯諧振和并聯諧振的優點，同時消除二者的缺點串并聯諧振電路應運而生，電路如圖 1-4 所示。
此電路避免了串聯諧振空載不能調整，并聯諧振變換器環路電流獨立于負載的缺點。它雖然具有串聯諧振和并聯諧振變換器的優點，但是電路在空載或輕載下輸出電壓在諧振頻率處很高，不利于元器件的選擇，而工作在較低輸出電壓時，工作頻率較低因此調節輸出電壓時電路的頻率變化范圍較大，不利于磁性元器件的設計。
總之，調頻控制具有拓?fù)浜?jiǎn)單、成本低，而且諧振電路易實現軟開關和吸收寄生參數的功能，應用也較廣泛，但對于大范圍可調輸出電壓，低紋波和穩定度高的場合，由于頻率變化范圍太大，輸出紋波變化大，磁性元件設計困難，同時變壓器利用率低。因此，在高壓功率電路中不宜采用調頻控制。
