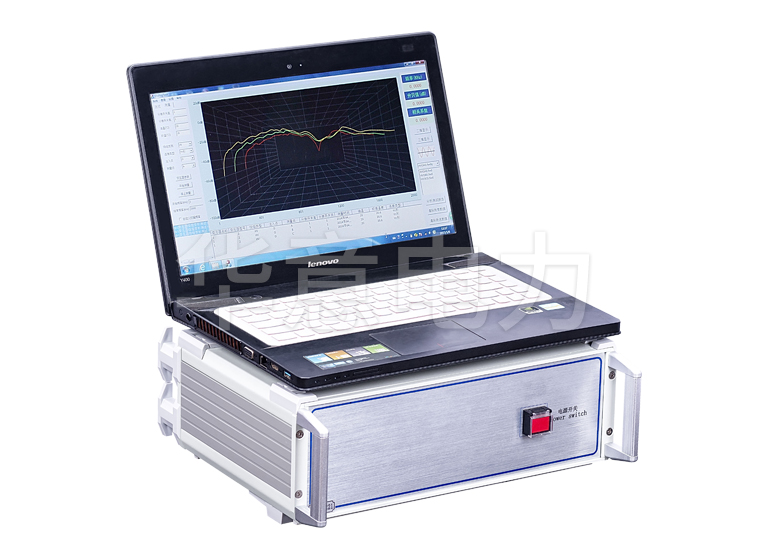

變壓器是電力系統中不可缺少的重要儀器，在變壓器檢修或運輸時可能會造成變壓器繞組變形，同時變壓器在試驗過程中也可能發生匝間、相間短路等。根據國標DL/T 911-2016《電力變壓器繞組變形的頻率響應分析法》的變壓器繞組變形測試儀能有效檢測變壓器是否發生變形，及匝間，相間問題，并能已二維或三維兩種模式顯示。

變壓器繞組變形分析儀原理：

根據繞組在不同頻率的電壓下，繞組的線性電阻、容抗、感抗發生變化，由此可以根據由容抗、感抗造成的曲線變化得出繞組是否發生變形。儀器嚴格按照規程，線性掃頻分布在(1kHz)～(2MHz)，分段掃頻測量為(0.5kHz)～(1000kHz)。

儀器采集控制采用高速、高集成化微處理器，具有高靈敏度，精確有力。我們以10KV變壓器，聯結組別為Dyn11為例：

變壓器繞組變形測試儀接線法式：

首先將橙、藍、綠三色線與儀器背面三色端對接（橙色為激勵端，藍色為參考端，綠色為響應端），USB連接線連接到以裝好運行軟件的電腦或筆記本端上，測試線的另一端橙色和綠色線已和為一根線。并連接到黃色鉗夾上，藍色測試線與藍色鉗夾連接。兩個鉗夾另一尾端串聯到變壓器接地端并接地。黃色鉗夾接低壓側O點，藍色鉗夾接低壓側A點。

變壓器繞組變形測試儀儀器操作：

先打開主機電源，在電腦中進入變壓器繞組變形測試儀程序，之后進行參數設置，查看變壓器高低分接檔位并輸入，輸入當前油溫和環溫。繞組類別及連接類型已被試變壓器銘牌數據為準。我們也能自定義掃描頻率，選著“自定義掃描頻率”，就可以自定義測量開始頻率和結束頻率，掃描頻率范圍可以設為 1KHz-2000KHz。為了滿足客戶需求，同時生產了1KHz-2000KHz的頻率范圍。設置完成后，我們就可以點擊開始測量了。儀器會自動進行掃描，橫坐標和縱坐標分別代表頻率和分貝值。屏幕右上角并已數字形式顯示。測量完成后儀器會自動保存，測量完A相后，我們可以換線到B相,儀器測量點會自動切換到B相，并直接點擊測量，同理我們在測量C相，當3相全部測量完成后儀器會自行分析測試結果。點擊屏幕右下方分析測試報告儀器會出現分析結果。到此整個試驗完成。

為保證儀器測量準確性我們需注意：

1.當變壓器剛退出運行時需要散熱，但再試驗時需要終止人為散熱，避免由于溫差造成測量數據的不準確性；

2.儀器在測試是需要預熱15分鐘，在冬天或環溫偏低時需要適當延長預熱時間，保證測量準確性；

3.試驗前應將變壓器套管引線全部拆除；
