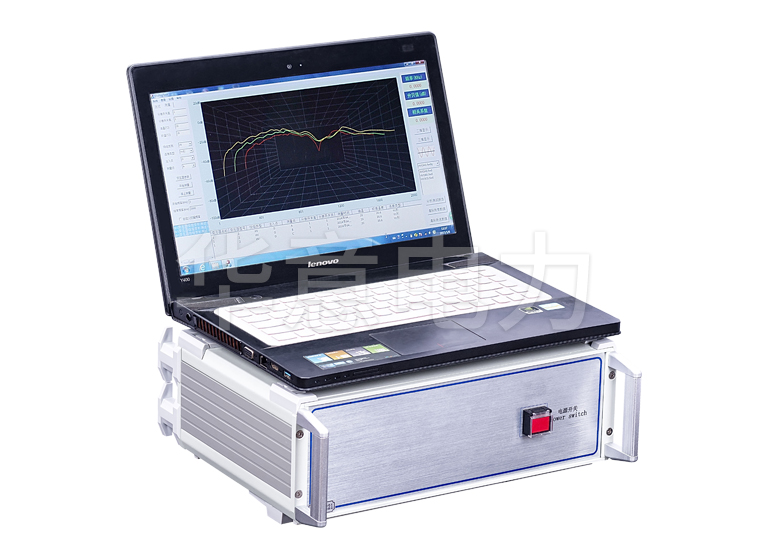

1. 變壓器繞組變形測試儀檢測原理：

在較高頻率的電壓作用下，變壓器的每個繞組均可視為一個由線性電阻、電感（互感）、電容等分布參數構成的無源線性雙口網絡，其內部特性可通過傳遞函數H(jω)描述。若繞組發生變形，繞組內部的分布電感、電容等參數必然改變，導致其等效網絡傳遞函數H(jω)的零點和極點發生變化，使網絡的頻率響應特性發生變化。

用頻率響應分析法檢測變壓器繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的差異，判斷變壓器可能發生的繞組變形。

變壓器繞組的幅頻響應特性采用頻率掃描方式獲得。連續改變外施正弦波激勵源VS的頻率f(角頻率ω=2πf)，測量在不同頻率下的響應端電壓V2和激勵端電壓V1的信號幅值之比，獲得指定激勵端和響應端情況下繞組的幅頻響應曲線。圖中：L、K及C分別代表繞組單位長度的分布電感、分布電容及對地分布電容，V1、V2分別為等效網絡的激勵端電壓和響應端電壓，VS為正弦波激勵信號源電壓，RS為信號源輸出阻抗，R為匹配電阻。

2. 檢測方法

變壓器繞組變形檢測應在所有直流試驗項目之前或者在繞組充分放電以后進行。應根據接線要求和接線方式，逐一對變壓器的各個繞組進行檢測，分別記錄幅頻響應特性曲線。

3.接線要求

檢測前應拆除與變壓器套管端部相連的所有引線，并使拆除的引線盡可能遠離被測變壓器套管。對于套管引線無法拆除的變壓器，可利用套管末屏抽頭作為響應端進行檢測，但應注明，并應與同樣條件下的檢測結果作比較。

變壓器繞組的幅頻響應特性與分接開關的位置有關，宜在最高分接位置下檢測，或者應保證每次檢測時分接開關均處于相同的位置。

因檢測信號較弱，所有接線均應穩定、可靠，減小接觸電阻。

兩個信號檢測端的接地線均應可靠連接在變壓器外殼上的明顯接地端（如鐵芯接地端），接地線應盡可能短且不應纏繞。
