華意電力專業生產串聯諧振(又稱變頻串聯諧振裝置)，接下來為大家分享變頻串聯諧振原理及接線。

　　在電力系統中，逆變器系列諧振又稱系列諧振器件，根據不同測試對象的容量大小，為大容量、高壓電源預防性測試設備設計電壓電平，逆變器系列諧振是逆變器控制器、激勵變壓器、補償電容器、電阻器和電容電壓分頻器的組合，廣泛應用于電力變壓器、GIS全封閉組合電器，電源電纜、總線、開關等電氣設備絕緣性能檢測。

　　變頻串聯諧振試驗的測量原理

　　變頻串聯諧振系統設計產品結構具有不同于中國電力電子變壓器，采用分體設計，可根據試驗研究對象的不同發展條件對串聯諧振裝置可以進行選擇不同環境容量的調配，極大的提高了諧振裝置的便攜性和靈活性，變頻串聯諧振試驗的測量方法原理是充分開發利用信息串聯諧振電路，通過市場調節電抗、電容和試驗使用頻率的關系，使串聯諧振裝置在諧振電路中產生影響諧振條件，滿足諧振試驗的基本要求和試驗數據條件，與此相對應的還有“并聯諧振”。　　

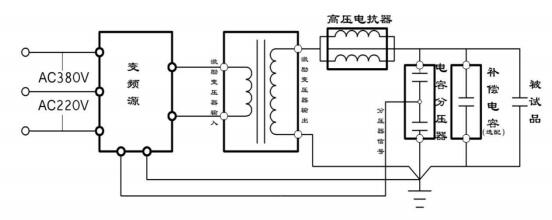

變頻串聯諧振接線圖

　　變頻串聯諧振現場試驗

　　為了能夠達到諧振條件，我們可以通過分析計算后，采用2節電抗器進行有效串聯，最終完成了一種試驗，接線的基本研究思路是，輸入輸出電壓信號經過變頻器調頻，輸入到勵磁變壓器以及提高市場容量，輸入電抗器進行檢測電容電感的諧振條件是否匹配，最后用電容分壓器采集 “諧振電壓”，注意，當試品容量太小時，需要并聯補償電容器。
